Suparule Systems

在电力和公用事业领域，电子测试设备的选择至关重要。爱尔兰Suparule Systems 作为一家在该领域深耕多年的企业，凭借其专业的研发与制造能力，为全球客户提供了高品质的电力网络监测设备。

Suparule自1989年于爱尔兰利默里克（Limerick）创立以来，依托国家科技园的优质研发环境，专注于中压（MV）配电系统测量解决方案的开发。其技术体系涵盖两大核心板块，一是基于超声波技术的非接触式测高系统，二是基于磁场感应技术的地下电缆故障监测系统，在行业内树立了良好的口碑。

架空线缆测高系统（CHM系列）

Suparule的Cable Height Meter（CHM）系列是专为架空线路测量设计的手持式仪表，采用超声波反射原理（Time of Flight），操作人员无需接触带电体，站在地面就能获取线缆对地高度及线间垂直距离。

技术特性

CHM系列仪表具备多项实用特性。温度补偿机制可实时监测环境空气温度，自动修正声速计算公式，消除温差对测量精度的影响；支持英制（英尺/英寸）和公制（米）单位快速切换；简化的三键操作界面，搭配电池电量指示及自动关机功能，操作便捷；内置“CAL”模式，方便用户在固定距离进行功能自检。

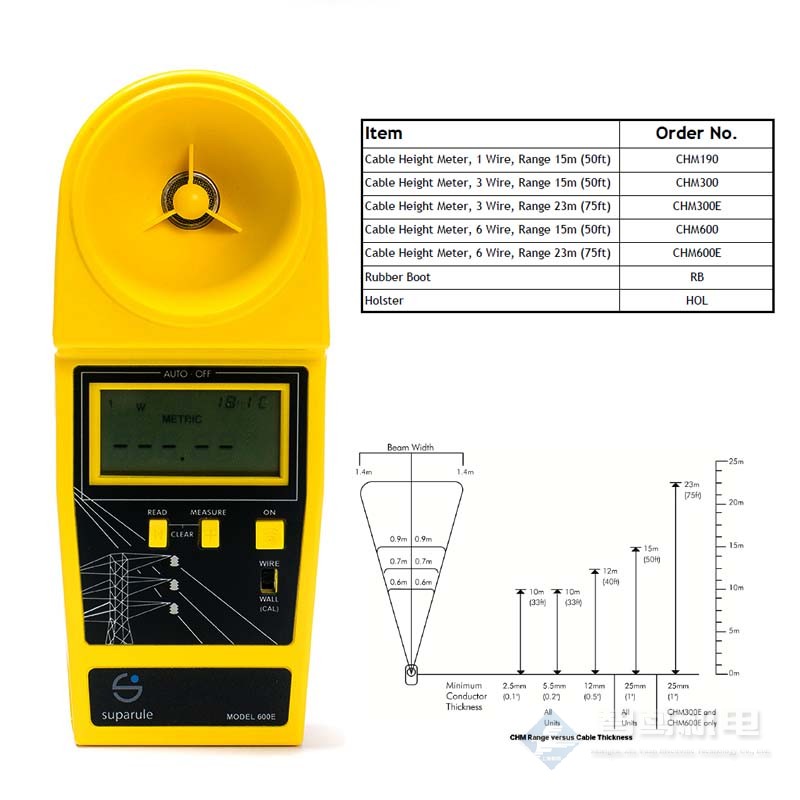

型号规格

• 单线测量型：CHM190适用于电话线、低压入户线或单一配电线路的快速核查。它仅测量1根线缆，标准测量范围为15米（50英尺），要求线缆最小直径为2.5毫米。

• 标准配电型：CHM300和CHM600适用于常规中低压配电网络，标准量程为3米至15米（10英尺至50英尺）。CHM300一次发射可捕捉并计算最多3根线缆的高度及线间距；CHM600数据处理能力更强，一次发射可测量最多6根线缆，适用于多回路共杆或线缆密集的配电环境。

• 输电增强型：针对电压等级较高、导线对地距离更远的输电线路，Suparule推出CHM300E和CHM600E。它们的测量上限扩展至23米（75英尺），CHM300E测量最多3根线缆，CHM600E测量最多6根线缆。

地下电缆故障指示系统（Sensorform系列）

针对地下中压电缆网络排查难的问题，Suparule通过Sensorform品牌提供一系列故障指示器（Fault Indicators），通常安装在环网柜（RMU）、开关设备或电缆分接箱内，通过监测电流异常锁定故障区段。

接地故障指示器（EFI）

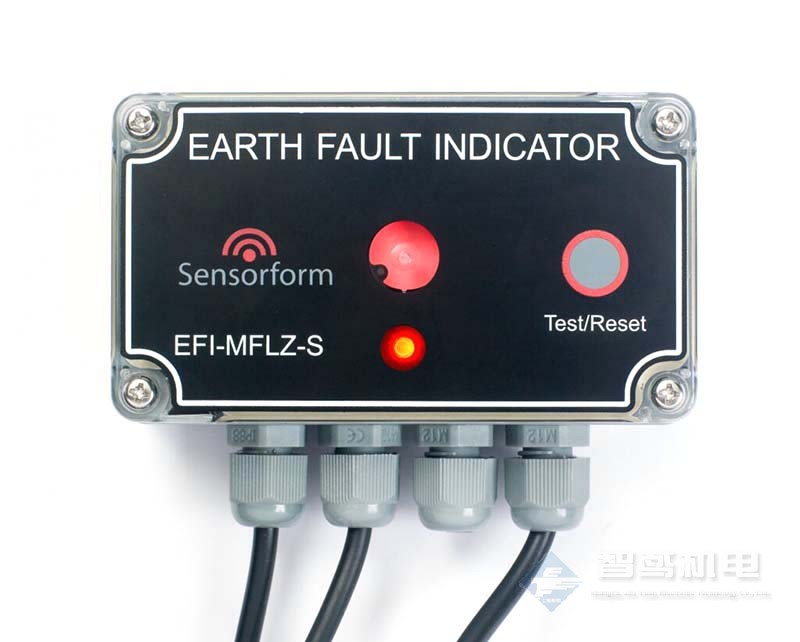

• EFI - MFLZ - S配合核心平衡电流互感器（CBCT）使用，监测零序电流，具备高亮度闪烁LED和机械翻牌（Flag）双重指示，支持定时自动复位、手动复位或主电源恢复后复位。

• EFI + MFLZ是增强型设计，优化了指示可视性，适用于光线昏暗的地下井或变电站内部。

• EFI - CFLZ - KC - S是针对特定客户需求定制的紧凑型配置，适应空间受限的安装环境。

短路与接地综合指示器（CFI/SCI）

CFI - MLZ - S适用于1kV至36kV的中压地下电缆，当相电流出现不对称（接地故障）或瞬间激增超过阈值（短路）时触发报警。部分配置提供辅助继电器触点，可直接接入远程终端单元（RTU），支持SCADA系统的远程故障定位。

辅助检测技术

Suparule掌握的SMF（Suparule Magnetic Field）技术，是一种非侵入式测量技术，能在不破坏绝缘层的情况下感应导体的电压和电流状态，应用于部分定制化或衍生产品的开发，提升了现场作业的安全性。

行业应用

Suparule的产品设计贴合行业作业规范。在电力公用事业领域，CHM系列用于线路巡检、垂度测量及新建线路合规验收，Sensorform故障指示器用于配电自动化系统，缩短故障平均修复时间（MTTR）；在电信通讯领域，用于核实通信光缆挂高，确保安全距离；在重型运输与物流领域，用于路线勘察，规避挂线事故；在市政与林业管理领域，用于监测树木枝干与架空裸导线的距离，辅助制定修剪计划。

生产与质量体系

Suparule的核心产品均出自爱尔兰制造基地，严格执行ISO 9001:2015质量管理体系，从原材料采购到成品出厂有可追溯的质量控制流程。产品设计考虑户外作业环境，具备防尘、防水及耐冲击的物理特性（如IP54或IP65防护等级，视具体型号而定）。

Suparule凭借CHM系列测高仪与Sensorform故障指示器，为全球客户提供了从架空到地下的完整电力测量与监测方案。
