Collins Swirlklean（Collins Products Company）

在过程分析仪表（Process Analyzers）的运行环境中，样品调节系统的可靠性往往决定了分析数据的可用性。美国Collins Products Company凭借其自1968年以来的工程经验，通过Swirlklean™旁路过滤器系列，为工业采样系统中的颗粒物分离和液液分离提供了标准化的解决方案。本文将依据Collins官方技术资料，详细梳理其产品家族、型号分类及技术特性。

一、 品牌工程背景

Collins Products Company位于美国德克萨斯州，由化学工程师Henry R. Collins创立。该品牌的技术基石是Swirlklean™旁路过滤器，这是一种专为解决分析仪采样系统中“死端过滤”易堵塞问题而研发的**产品。几十年来，Collins始终专注于这一利基领域，其产品设计简洁、耐用，被广泛应用于全球炼油、石化和天然气处理设施中，特别是在处理含有催化剂细粉、铁锈和硫化铁等难处理杂质时表现出色。

二、 核心工艺：切向流与动态自洁

Swirlklean过滤器的运作依赖于流体力学中的**切向流（Tangential Flow）**原理，而非传统的直接拦截。

湍流冲刷：样品流体以切线方向高速进入过滤器腔体，在两个平板之间形成旋流。

持续清洁：这种湍流效应不断地扫过滤膜表面，阻止颗粒物附着。

双路输出：

旁路流（Bypass Stream）：大部分流体携带被拦截的颗粒物返回工艺管道，起到排污作用。

样品流（Sample Stream）：洁净的流体透过滤膜，送往气相色谱仪或其他分析仪表。

三、 完整产品系列与型号解析

根据Collins官方手册，Swirlklean产品家族根据流量需求、安装方式及压力等级的不同，划分为多个系列型号。

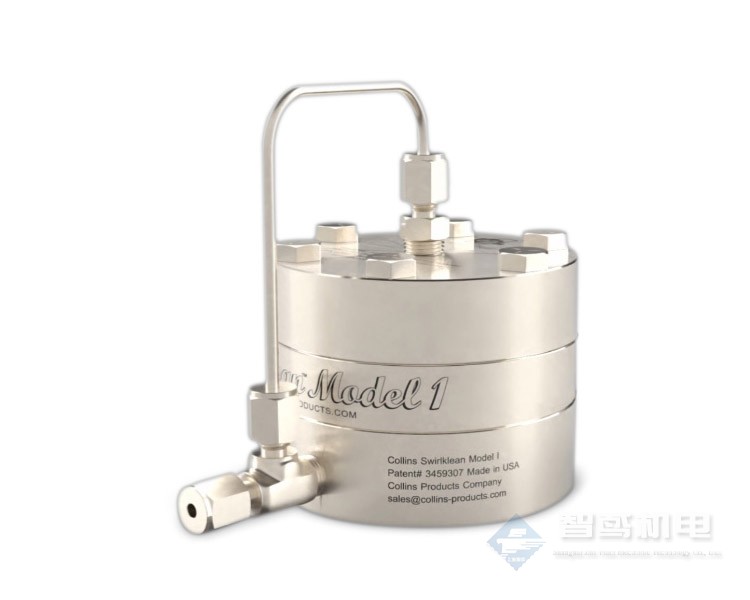

1. 标准系列：Model I (Model 1)

这是Collins最基础且市场保有量最大的型号，专为标准的分析仪采样回路设计。

设计规格：外壳直径约3英寸，厚度约1.25英寸。

接口配置：工艺进出口为1/4英寸FNPT；分析仪接口为1/8英寸或1/4英寸管接头。

流量要求：

液体：推荐1-2 GPM（3.8-7.6 L/min）。

气体：推荐2000 cc/min 至 1 CFM。

材质：标配316不锈钢，可选Monel、Hastelloy C、Titanium等特种合金。

适用性：满足绝大多数在线色谱仪、总硫分析仪的进样过滤需求。

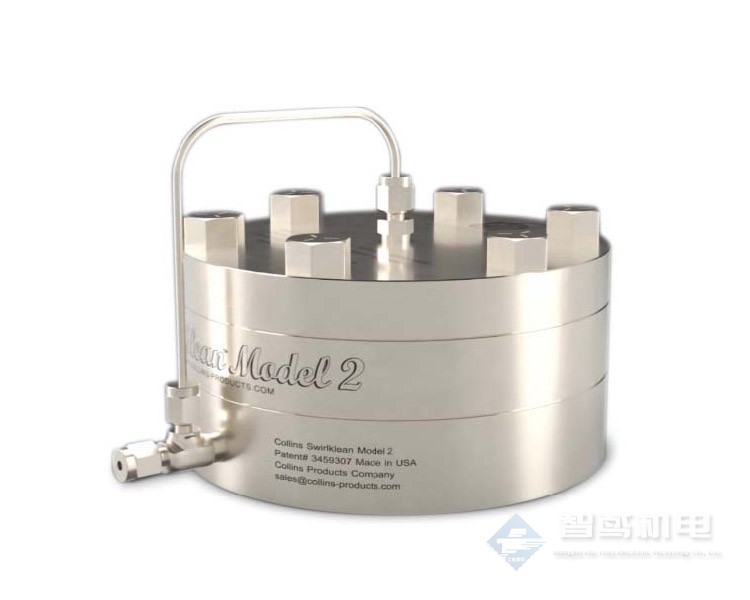

2. 重型/高流量系列：Model II (Model 2)

当工艺回路流速较快或介质特别脏污时，Model II提供了更强的容纳能力。

设计规格：拥有更大的表面积（约19.5平方英寸，即126平方厘米），内部容积更大。

流量要求：液体旁路流量建议在3 GPM以上，最高可达15 GPM。

接口配置：工艺进出口通常为3/8英寸FNPT。

工程细节：考虑到高频维护的可能性，Model II通常配备镀锌螺栓以防止不锈钢螺纹咬死（Galling），体现了品牌对现场维护便利性的重视。

3. 衍生与特殊系列

除了上述两大主力型号，Collins还提供适应特定安装需求的变体：

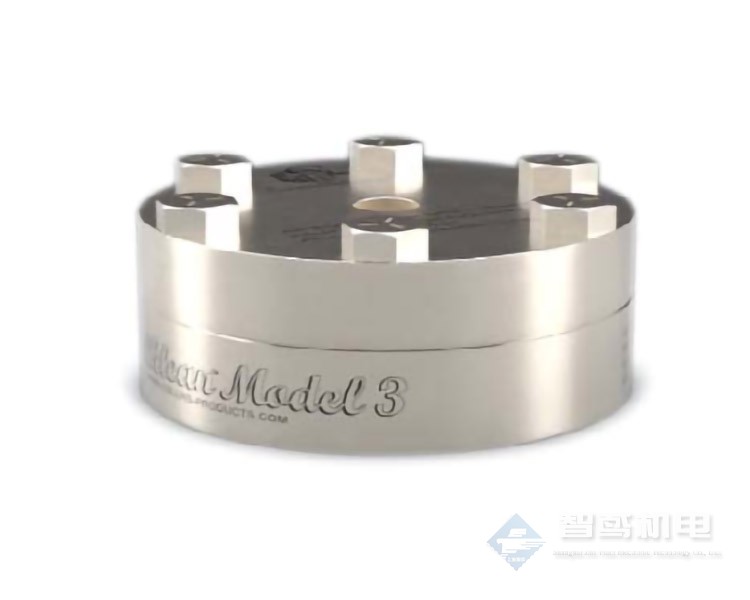

Model III (Model 3)：基于Model I的变体，通常在安装支架或端口方向上有所调整，以适应紧凑的采样箱布局。

Model IV (Model 4)：同样属于标准系列的变体，提供不同的端口配置选项。

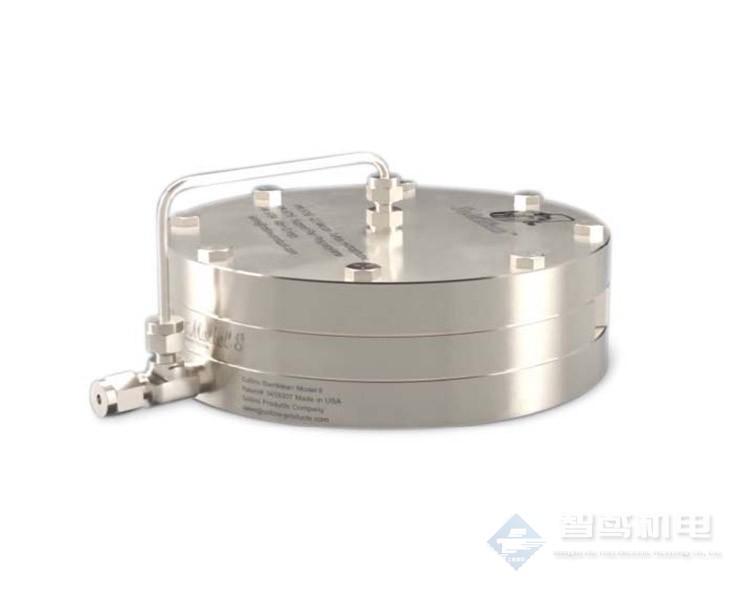

Model VIII (Model 8)：专为高压应用设计，增强了壳体强度，适用于压力等级要求极高的工况。

Model XI (Model 11)：微型版过滤器，适用于极小空间或微流量应用。

4. 样品调节系统：Model 9150 / 9300 / 8800

针对无法提供足够旁路流速（无法产生自洁旋流）的工况（如水质分析），Collins开发了集成电动马达的调节系统。

工作原理：利用磁力耦合驱动内部搅拌器旋转（约3000 RPM），机械性地产生湍流以清洁滤膜。

应用：专门用于水流调节（Conditioning Water Streams），解决低压差下的过滤难题。

四、 核心耗材：滤芯技术 (Filter Elements)

Swirlklean的滤芯设计为一次性使用，强调表面过滤而非深层吸附，以配合旋流自洁机制。

标准聚合物滤芯：

孔径：标准为0.5微米（Micron），提供绝对过滤精度。

特性：惰性材料，兼容广泛的化学介质。

疏水性滤芯 (Hydrophobic Elements)：

气液分离：从天然气或工艺气体中阻挡液滴。

液液分离：从液态烃（如汽油、柴油）中分离游离水。

技术价值：该滤芯实际上起到了“聚结器”和“过滤器”的双重作用，保护对水敏感的分析仪检测器。

五、 关键应用行业

Collins Swirlklean凭借其结构简单和维护周期长的特点，成为以下行业的优选组件：

石油化工 (Petrochemical)：用于乙烯、丙烯装置的在线取样，去除聚合物颗粒和油水混合物。

炼油工业 (Refining)：在催化裂化（FCC）装置中去除极细的催化剂粉末；在加氢装置中过滤硫化铁颗粒。

天然气处理 (Natural Gas)：在气体色谱分析前，利用疏水滤芯去除夹带的凝析油和水分。

工业水处理：配合Model 9150系统，对废水或工艺水进行连续取样分析。

美国Collins Products Company通过Swirlklean系列展示了其在流体过滤领域的专注度。从标准型的Model I到高流量的Model II，再到主动式清洁的Model 9150系统，Collins提供了一整套应对“脏污样品”的工程方案。对于追求分析仪高在线率（Uptime）的工厂而言，选择合适的Swirlklean型号是保障采样系统长期稳定运行的关键环节。
