ACCES信号调节-美国ACCES模数转换器(ADC)AIM-16

用于从环境中收集数据的传感器通常不会产生对于模数转换器(ADC)转换为数字数据比较佳的特性信号。另外，这些信号可能受到引入噪声的电磁干扰(EMI)，对数据的可靠性产生负面影响。为了使该模拟输入对于处理单元可读并且足够可靠以提供期望的数据质量，信号必须经历信号调节过程。

信号调节是数据采集系统的关键组件之一，使输入可用于DAQ系统。当使用不同的接地电压时，需要正确隔离信号线，因为ADC电路规定范围之外的信号可能会损坏测量系统的敏感元件。取决于传感器，信号可能还需要具有更高的幅度以由数字转换器有效地读取，因此需要被放大，或者需要更低的幅度，因此需要衰减。其他信号可能需要线性化，以便更容易分析或过滤来自环境或系统本身的外部干扰。像加速度计这样的传感器在输入任何东西之前都需要电流或电压激励。

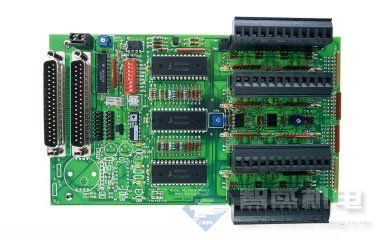

AIM-16接受，预放大和多路复用模拟信号，以应用于安装在主机中的模数转换器。每个AIM-16将16个差分模拟输入通道集中到一个单端模拟输出通道中。比较多可以级联8个AIM-16，为“8输入A / D转换器”提供128个输入的总容量。这张卡有几种变体。这些将在以下段落中以粗体表示。

ACCES信号调理产品模型描述

AIM-16：子调节器和子多路复用器。

IIB-24：数字信号调节器-将24个TTL输入转换为光隔离输入。

(允许使用任何标准TTL数字输入端口读取3至31VDC或VAC信号)。

LVDT-8U：8端口LVDT/RVDT激励，信号调节。

ROB-8A：8端口机电继电器卡。

ROB-24：24端口机电继电器卡。

ROB-24H：24端口机电继电器卡，高额定电流(有关附加选项，请参阅ROB-24)。

A16A：固态I O模块和卡。

A24A：固态I/O模块和卡。
