Gooch&Housego声光可调谐滤波器(AOTF)用于从宽带或多线激光源快速动态地选择特定波长。随着施加的RF频率变化，透射波长改变，在几十微秒或更短的时间内“调谐”光束或图像的波长。

Gooch&Housego为从紫外到中红外的波长区域提供广泛的AOTF系列，分辨率带宽小于1nm。我们还提供大口径成像滤波和边带抑制等选项。可根据要求提供光纤耦合AOTF设备。

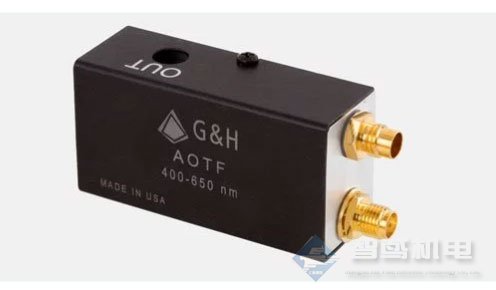

Gooch&Housego声光可调谐滤波器

在声光可调谐滤波器(AOTF)中，RF驱动频率被施加到诸如二氧化碲(TeO 2)的声光材料上以产生衍射光栅，其中晶体的折射率随位置而变化。当相干光束穿过晶体时，只有窄频带会相长干涉(即，满足相位匹配条件)并有效地传输以与非衍射光束不同的角度离开晶体。具有波长的光的选择性衍射允许晶体充当可调谐带通滤波器。随着RF驱动频率的变化，窄通带的中心波长发生变化。声光可调谐滤波器相对于其他波长选择器件的主要优点是速度。波长调谐可以在几十微秒内完成。影响声光可调谐滤波器选择的因素包括：

波长范围

分辨率带宽(报告为发射波束的频谱FWHM)

需要光束尺寸或有效光圈

光束准直度

期望的调音速度

偏振(我们建议使用偏振光以获得比较佳效率)

AOTF的大多数应用涉及过滤来自宽带光源的光，例如超连续光纤激光器，或者从多个激光波长的组合光束中选择单个波长。通常使用孔径小于6mm的AOTF，其在NIR波长处具有小于数十nm的分辨率带宽并且在可见波长处具有小于10nm的分辨率带宽。我们还提供准共线AOTF，如果使用高度准直光进行操作，可提供<1 nm的分辨率带宽。

具有较大光圈(> 6 mm)的AOTF是用于光谱成像的强大工具，可快速有效地扫描波长的整个图像。这适用于高速应用，如高光谱成像，共聚焦显微镜和在线过程控制。对于非常大的孔径，AOTF的成本显着增加，但它们为工业和生物技术中的时间敏感多光谱测量提供了无与伦比的速度，接近实时视频速率光谱成像。

Gooch&Housego声光可调谐滤波器采用内部生产的高质量TeO 2晶体制造，经过抛光和制造，符合严格的标准。我们提供350 nm至4.4μm的波长，具有各种光圈和分辨率带宽。

Gooch&Housego可以过滤比较大25 mm的图像，满足极低的驱动器功率要求，或设计AOTF来选择和传输多个离散波长。

AOTF 2837-31

AOTF 2838-01

AOTF 2885-02

AOTF 2885-04

AOTF 2986-01

AOTF 2996-01

AOTF 3151-01

I-TF1650-1100-1-3-GH107

I-TF2250-1500-2-3-GH107
