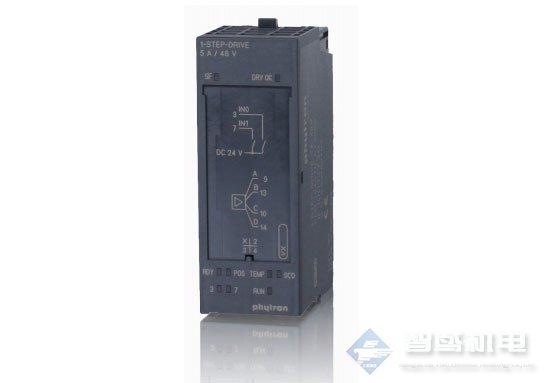

Phytron驱动器-德国Phytron步进电机驱动单元1-STEP-DRIVE-5A-48V

随着各种生活：在phytron的应用领域持续运作，极端的环境条件。

与SIMATIC ET 200个集成功率级步进电机驱动器®SIN协调与SIEMENS

在模块化PLC系统中控制和驱动步进电机：1-STEP-DRIVE技术可确保高精度电流调节，并可实现高达1/512步的精确定??位，绝对和非累积误差约为0.0015°(约。每转102,400个位置(0.0035°/步)，200 步电机)

德国Phytron步进电机驱动单元1-STEP-DRIVE-5A-48V技术细节：

步进电机具有集成控制器功率级用于

SIMATIC ET 200 ®小号

1-STEP-DRIVE-5A-48V模块成功完成了SIEMENS执行的系统一致性测试。

适用于带4 - ，(6-)或8引线的2相步进电机的双极控制

5 A PEAK相电流，20 mA可调增量

电源电压范围为24至48 V DC

高达1/512微步

物理分辨率：约每转102,400个位置(0.0035°/步)。带有计数器的编码器应考虑进行微定位。

比较大步进频率：510,000步/秒。

斩波频率可选：18,20,22或25 kHz。

2个数字输入，用于限位和参考开关。

诊断LED(过电流，过温，驱动指令或电机正在运行等)。

控制器模式：相对和绝对定位，旋转模式，移动到参考点。

在线控制器参数化和诊断

通过步编程® 7，TIA博途®(V12 V14来)

工作温度：0至+ 60°C

防短路，过载保护

批准：CE

Phytron-Electronic步进电机驱动单元(副轴侧变档)1-STEP-DRIVE-5A-48V
