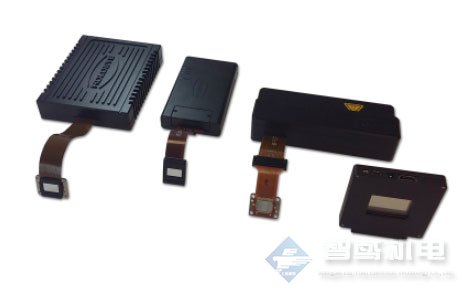

美国Holoeye空间光调制器Reflective LCOS SLM

Spatial light modulator (SLM)是描述用于在空间和时间上调制光波的幅度，相位或极化的装置的通用术语。HOLOEYE的空间光调制器系统基于半透明(LCD)或反射(LCOS)液晶微显示器。

在SLM中使用LC材料是基于它们的光学和电学各向异性。某个灰度级表示LC单元上定义的平均电压。由于它们的电各向异性，该电压导致LC分子的可变倾斜。由于LC分子也显示出光学各向异性，该倾斜改变了LC分子的折射率(对于合适的入射偏振，取决于器件版本)，这导致LC单元内的修改的光程长度。已解决的灰度级现在转换为相位级别。

HOLOEYEs SLM基于垂直对齐向列(VAN)，平行对齐向列(PAN)或扭曲向列(TN)微显示单元。在扭曲的电池中，分子的取向在LC电池的顶部和底部之间通常相差45°/ 90°，并且在它们之间以螺旋状结构排列。在VAN/PAN单元中，取向层彼此平行，因此LC分子具有相同的取向。

要在幅度调制模式下使用SLM，您需要线性入射极化。必须将透射或反射的光引导通过与入射偏振交叉的第二偏振器(分析器)。对于相位调制，使用不使用分析器的设置。对于基于扭曲向列LC或LCOS显示器的设备，扭曲总是引起极化效应(幅度调制)并且不可能仅相位调制(主要是相位调制)。

使用VAN/PAN显示器，可以通过沿LC指向矢轴使用入射偏振来调制相位而不影响偏振/幅度(仅相位调制)。

Holoeye空间光调制器解决SLM问题：

在HOLOEYE空间光调制器上显示的光学功能或信息可以直接从光学设计软件或图像源获取，并可以通过计算机接口传输。使用标准PC图形卡的DVI / HDMI端口，空间光调制器可以像外部即插即用监视器一样使用。操作SLM无需额外的软件或专用硬件。在许多情况下甚至不需要额外的光学器件。
