数据采集卡数据传输与带宽限制 驱动和软件兼容性
发表时间：2025-07-25 浏览：1009

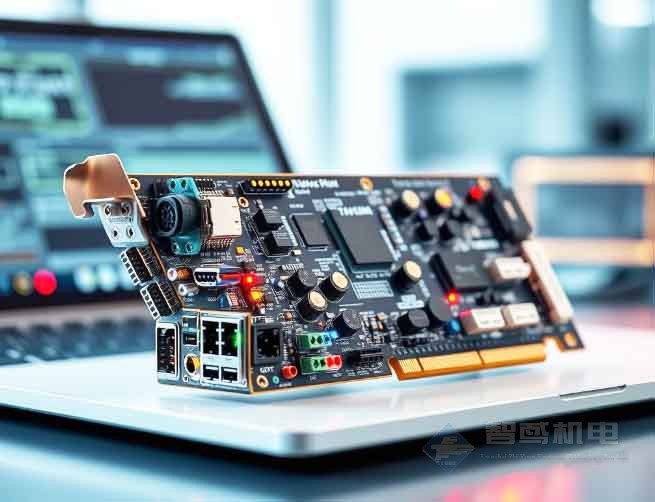

数据采集卡（Data Acquisition Card，简称DAQ卡）是工业自动化领域中广泛应用的重要硬件设备，主要用于从各种传感器、执行器及其他测量设备采集信号，进行数据处理、传输、分析等操作。数据采集卡广泛应用于生产线监控、质量检测、设备维护、环境监测等领域。尽管数据采集卡在工业应用中有着重要作用，但在实际使用过程中，常常会遇到一些技术难题，以下是一些常见问题的总结。
1. 信号噪声和干扰问题
在工业环境中，数据采集卡常常与其他高功率设备一起工作，容易受到电磁干扰（EMI）、射频干扰（RFI）等噪声源的影响，导致信号不稳定或误差较大。尤其是在涉及到低电平信号采集时，噪声的影响尤为明显。例如，温度传感器、压力传感器等输出的模拟信号可能会受到来自电机、变频器等设备的噪声干扰。
解决方法：
使用屏蔽和接地技术来减小外部噪声的干扰。
配备滤波器，特别是低通滤波器，可以有效减少高频噪声。
采用差分信号输入来增强抗干扰能力。
选择高质量的信号线，并确保信号线的布线规范，避免交叉与并行敷设。
2. 采样率和分辨率的选择
在数据采集系统中，采样率和分辨率是两个至关重要的参数。采样率过低可能导致数据采集的失真，无法精确反映实际变化；而分辨率过低则可能无法准确捕捉到微小信号的变化。如何在工业应用中选择适当的采样率和分辨率是设计数据采集系统时常遇到的挑战。
解决方法：
根据实际应用的需求来设定采样率。一般而言，采样率应至少是信号频率的两倍（奈奎斯特定理），在一些高速测量应用中，采样率可能需要更高。
选择高分辨率的ADC（模数转换器），例如16位或更高，以确保信号精度。
在多通道系统中，确保每个通道的采样率和分辨率匹配，以避免在多通道采样时出现数据误差。
3. 通道隔离问题
在工业应用中，数据采集卡需要同时处理来自不同设备的信号，这些设备可能处于不同的电气环境中。例如，一些信号源可能是高电压的设备，而其他信号源可能是低电压的微弱信号。若没有有效的通道隔离，可能导致信号相互干扰，甚至损坏设备。
解决方法：
使用光电隔离或变压器隔离技术，在输入信号和数据采集卡之间实现电气隔离。
在多通道系统中，选择具有独立输入通道的DAQ卡，以保证每个通道的信号隔离。
设计时考虑输入信号的电压范围和电气规范，避免超出设备的额定电压，造成损坏。
4. 数据传输与带宽限制
随着工业自动化程度的提高，数据采集系统面临的数据量也不断增加，尤其是在高速采集和多通道同步采集的场景中，数据传输和带宽的瓶颈逐渐显现。例如，在振动监测、热成像等应用中，需要快速、高效地处理大量实时数据。如果数据传输速率无法满足要求，可能会导致数据丢失或延迟。
解决方法：
采用高速接口，如USB 3.0、Ethernet、PCIe等，确保数据能够快速传输。
使用数据压缩技术，减少传输的数据量。
配置合适的数据缓存机制，避免在传输过程中出现数据丢失。
在多通道系统中，合理配置通道分配和采集频率，以减轻带宽压力。
5. 温度与环境因素的影响
工业环境中的温度波动、湿度变化、腐蚀性气体等因素可能对数据采集卡的性能产生不良影响。例如，过高或过低的温度可能导致设备故障或数据失真，湿度过大可能导致电气短路或腐蚀。
解决方法：
选择适应广泛环境温度范围的工业级数据采集卡，确保其在恶劣环境下的稳定性。
在设备周围设计适当的保护措施，如防护外壳、加热或冷却装置等。
对于有腐蚀性气体的环境，选择具有耐腐蚀设计的设备，并定期进行维护检查。
6. 电源问题
数据采集卡通常需要稳定的电源供应。在工业环境中，电源质量较差，常常存在电压波动、电流噪声等问题，可能导致设备不稳定或工作异常。
解决方法：
使用稳压电源和滤波装置来保证数据采集卡的电源稳定性。
配置UPS（不间断电源）系统，以防止因电力中断导致的数据丢失。
检查电源接地情况，避免因地线不良引起的电源干扰。
7. 驱动和软件兼容性问题
数据采集卡的正确使用不仅依赖于硬件，还需要与操作系统及相关驱动程序和软件的兼容。不同操作系统、版本的驱动程序、以及第三方应用软件的兼容性可能影响数据采集的稳定性和准确性。
解决方法：
在选择数据采集卡时，确认其与现有操作系统和软件的兼容性。
定期更新驱动程序和软件，确保设备在最新的系统环境中能够正常运行。
选择提供良好技术支持的厂商，确保在出现兼容性问题时能够得到及时的解决。
总结
数据采集卡作为工业自动化系统中的核心组件，广泛应用于各类生产和监控系统中。在实际应用中，信号噪声、采样率选择、通道隔离、数据传输、环境因素、电源稳定性和软件兼容性等问题都可能影响其性能和稳定性。针对这些问题，采取有效的解决策略和技术手段，可以大大提升数据采集卡在工业中的应用效果，确保数据的准确性和可靠性。
