在精密测量工程领域，传感器不仅是数据的采集端，更是连接机械系统与数字世界的关键纽带。德国ETH-messtechnik GmbH凭借其位于德国Gschwend的制造基地，构建了覆盖机械加工至电子组装的全产业链生产体系。这种垂直整合的制造模式，使得ETH能够提供从标准型号到特殊定制的扭矩测量解决方案。

本文将依据ETH官方发布的技术资料，对其核心产品系列的规格型号、技术特点及应用场景进行系统性梳理。

一、 动态旋转扭矩测量解决方案

针对旋转轴系的扭矩监测，ETH-messtechnik开发了多款基于非接触式信号传输技术的传感器。这类产品通过无线方式传输供电与测量信号，消除了滑环磨损带来的维护负担，适用于连续旋转的测试环境。

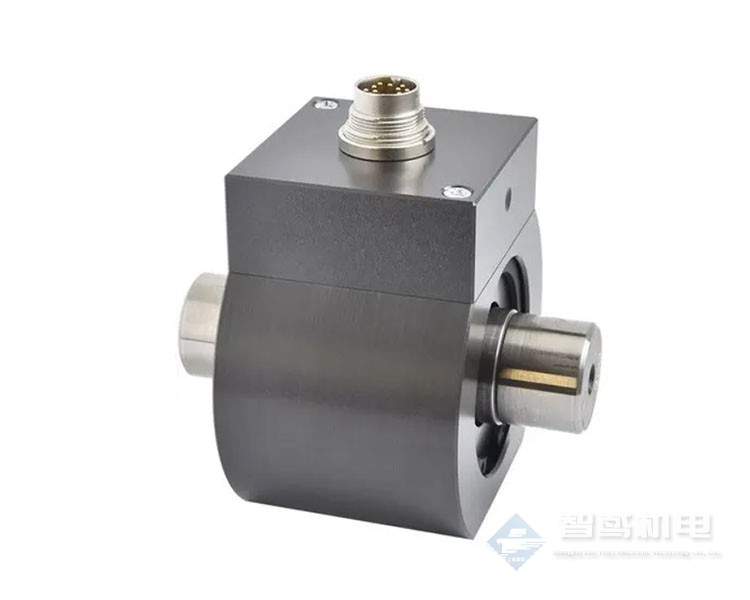

1. DRVL系列：多功能标准型

DRVL系列是ETH-messtechnik产品线中的核心型号，兼具高兼容性与多功能性，适用于各类通用测试台架。

型号规格： DRVL

量程覆盖： 0.02 Nm 至 20,000 Nm

技术特性：

采用非接触式信号传输，无需维护。

双输出信号： 标配±10 V模拟电压信号及10 kHz ± 5 kHz频率信号，用户可根据采集系统需求灵活选择。

集成选项： 可选配转速和角度测量模块，实现功率参数的同步采集。

电气参数： 支持10-28.8 V DC宽电压供电，具有良好的电磁兼容性（EMC）。

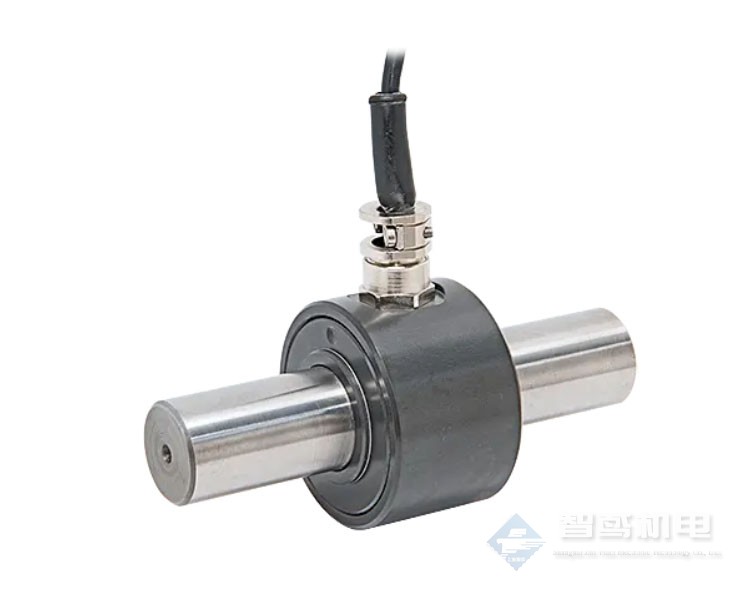

2. DRBK系列：紧凑经济型

针对空间受限或成本敏感的嵌入式应用，DRBK系列提供了优化的体积与性能比。

型号规格： DRBK

量程覆盖： 0.5 Nm 至 1,000 Nm

技术特性：

轴向长度极短，便于集成到现有的驱动链中。

提供电压或电流输出选项。

作为低成本解决方案，仍保持了≤0.5%的精度等级，适合产线自动化监控。

3. DRDL系列：双量程测量型

在需要同时监测高启动扭矩和低稳态运行扭矩的场景中（如电机测试），DRDL系列通过单传感器双量程设计解决了分辨率不足的问题。

型号规格： DRDL

量程覆盖： 0.5 Nm 至 5,000 Nm

技术特性：

集成了两个独立的测量量程（例如1/10或1/2比例）。

内置过载保护机制，在测量小扭矩时，传感器仍能承受大扭矩量程的机械负载而不损坏。

4. 专用领域系列

DRVZ系列（PTO轴专用）： 专为农业机械、卡车及特种车辆的动力输出轴（PTO）设计，量程为1,000 Nm至8,000 Nm，适应野外恶劣工况。

DRW-K系列（滑环式）： 适用于特定低速或低成本应用场景，量程0.5 Nm至200 Nm。

二、 静态与反作用力扭矩测量解决方案

对于非旋转部件（如制动器、外壳反作用力）或工具校准应用，ETH提供了结构刚性强、安装便捷的静态传感器。

1. 微型与实验室应用

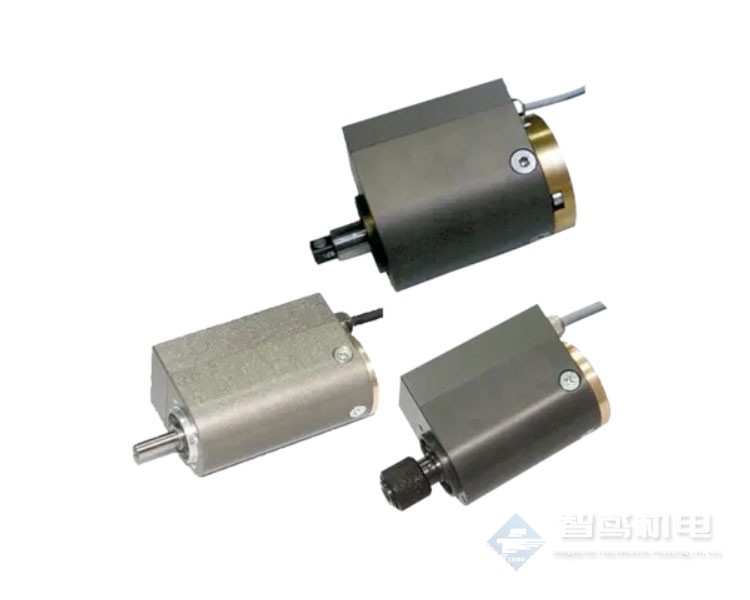

DRB-I系列： 专为0.02 Nm至1 Nm的极微小扭矩设计。其特殊的结构设计使其对轴向力、径向力和弯矩具有极高的抗干扰能力，适合精密机械与钟表行业的研发测试。

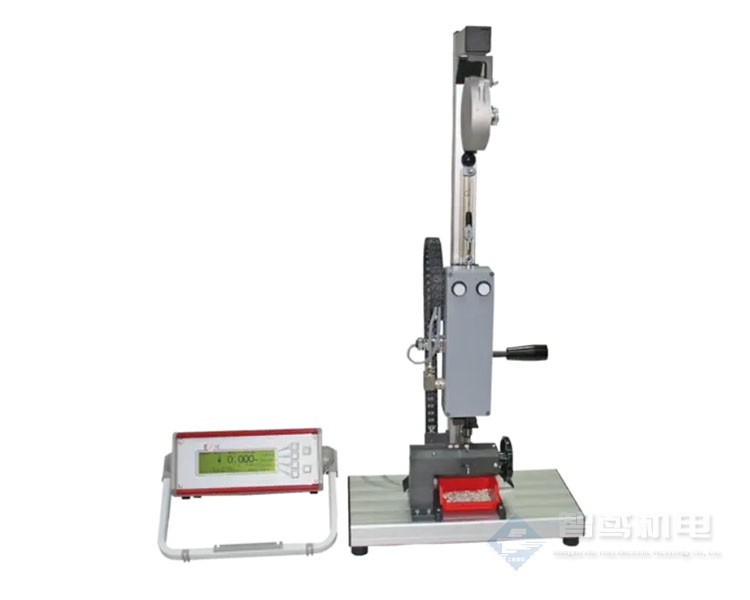

2. 工业工具校准与测试

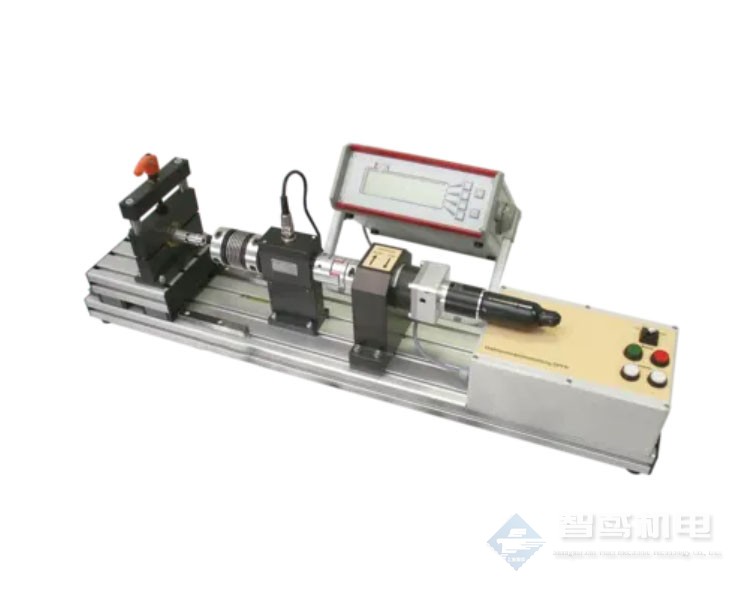

DRT系列： 专为脉冲工具、电动螺丝刀及扭矩扳手的测试而开发。

量程： 5 Nm 至 3,000 Nm。

特点： 结构坚固，能承受脉冲工具带来的冲击负荷，且对侧向力不敏感。

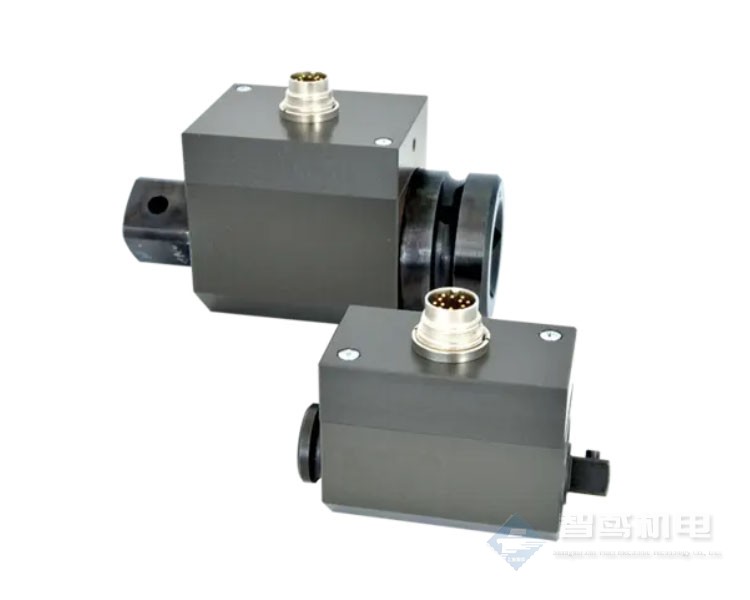

DRN系列： 标配方形驱动接口（Square Drive），专门用于配合扭矩扳手进行静态校准，量程覆盖1 Nm至3,000 Nm。

DRH系列： 具有极短的轴向长度，配备内/外六角接口，便于安装在狭窄空间。

三、 机械连接与系统保护（联轴器）

为了确保传感器采集到的数据真实反映机械系统的负载，必须消除安装误差带来的寄生负载。ETH-messtechnik自行生产了与传感器完美匹配的精密联轴器。

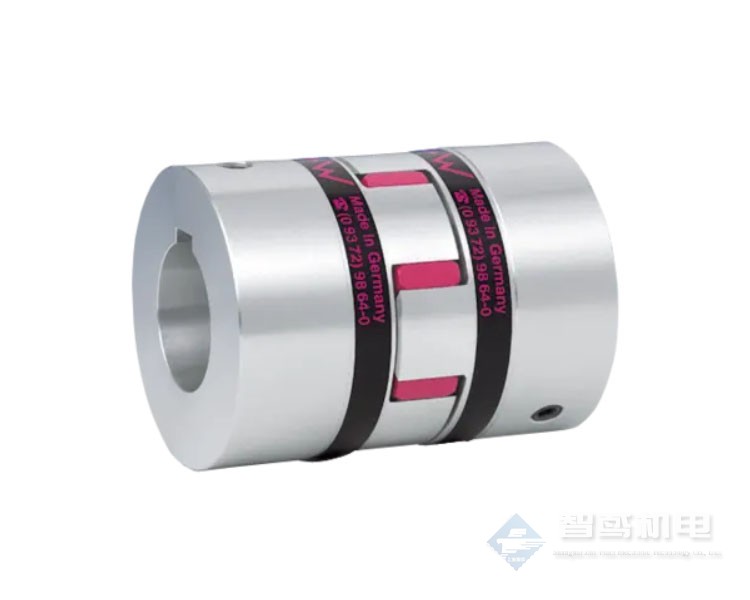

1. 金属波纹管联轴器

型号： KB1, KB4, Miniature系列

功能： 利用薄壁波纹管的弹性，补偿轴向、径向及角向偏差。

特性： 具有极高的扭转刚度且零背隙（无间隙），确保扭矩传递无损失。

2. 弹性体联轴器

型号： EK1, EK2, EKL, EKH

功能： 通过弹性体元件进行传动。

特性： 具有减震和阻尼作用，可电气绝缘，采用无间隙压配合设计，适合伺服驱动系统。

3. 安全联轴器

型号： SK2, SK3, SK5

功能： 机械式过载保护。

工作原理： 当系统扭矩超过预设阈值时，联轴器在几毫秒内自动脱开，切断动力传递，从而保护昂贵的传感器和测试样机免受损坏。

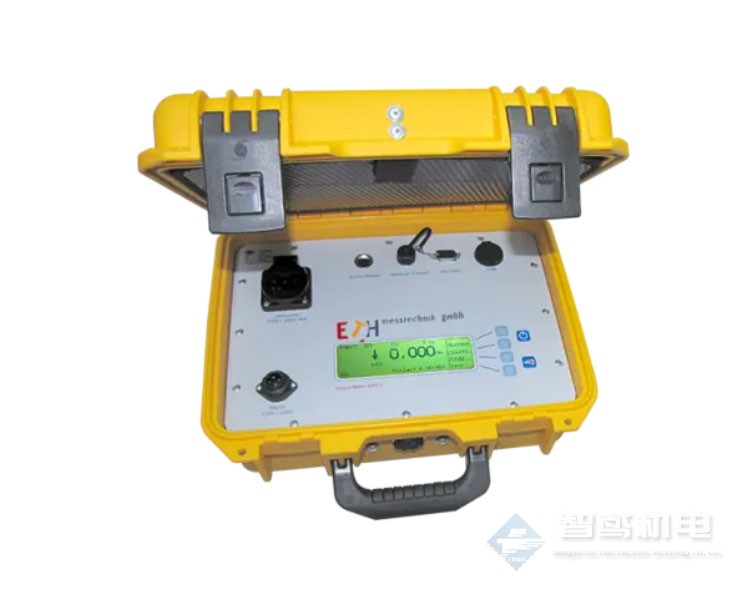

四、 电子评估与数据处理

在信号后端处理方面，ETH-messtechnik提供了配套的仪表与软件方案，形成完整的测量闭环。

GMV2： 一款通用的微处理器控制仪表，支持传感器供电与信号读取，适用于生产质量监控（QA），支持DIN EN ISO 9001标准的文档追溯。

ValueView软件/显示器： 提供直观的PC端数据采集与可视化，支持USB变送器连接，便于进行波形分析与数据记录。

五、 典型行业应用

凭借上述丰富的产品矩阵，ETH-messtechnik的技术方案已广泛应用于以下关键领域：

汽车工程： 发动机、变速箱、转向系统及辅助电机的耐久性与性能测试台架。

生产自动化： 自动拧紧枪的扭矩监控、瓶盖旋紧力测试（制药/食品行业）。

工具制造： 动力工具的出厂检测与实验室研发验证。

特殊环境定制： 针对医疗与化工行业，ETH提供不锈钢材质及IP67高防护等级传感器，可耐受双氧水（H2O2）等化学试剂清洗。

德国ETH-messtechnik通过其位于Gschwend的本土化工厂，将机械制造的精密性与电子测量的准确性紧密结合。从DRVL旋转传感器到微型DRB-I静态传感器，再到起保护作用的SK系列安全联轴器，ETH-messtechnik为工业测量提供了一套逻辑严密、规格完整的硬件支持体系。
