ADI（Air Dimensions Incorporated）

在气体采样与分析系统的工程设计中，泵体的选择往往决定了整个系统的维护周期与数据可靠性。作为 Ingersoll Rand 集团旗下专注于气体采样领域的品牌，Air Dimensions Incorporated (ADI) 凭借其核心的 Dia-Vac技术，构建了一套覆盖从便携式仪器到大型工业流程的完整产品体系。其产品凭借无油、无泄漏及高耐腐蚀性的工程设计，成为全球气体分析工程师的重要选项。

一、 Dia-Vac技术：无油采样的工程基石

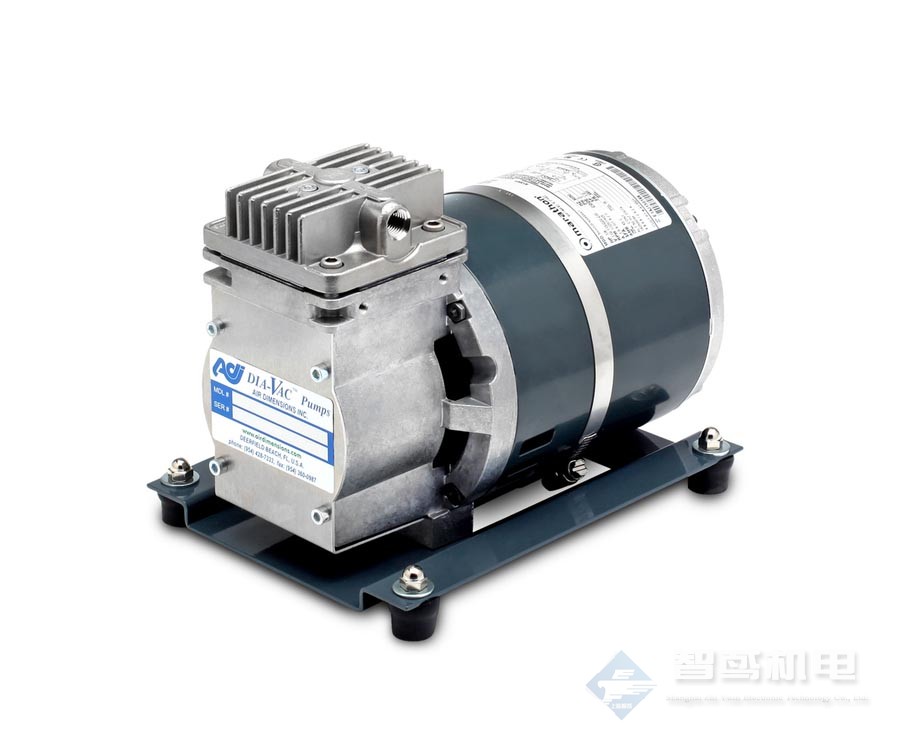

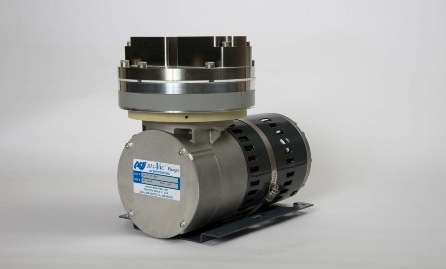

Air Dimensions 的所有产品线均基于 Dia-Vac隔膜泵原理设计。这种设计的核心在于“隔离”——通过高强度的柔性隔膜在泵腔内进行往复运动，从而产生真空或压力来输送气体。

与传统的油封泵相比，Dia-Vac技术不仅实现了 100% 的无油运行，彻底杜绝了润滑剂污染样本气体的风险，还通过精密的密封设计，防止了外部环境空气的渗入或内部危险样气的泄漏。这种特性使其特别适用于对纯度要求极高的实验室分析，以及处理腐蚀性、毒性或易燃气体的工业现场。

二、 产品系列深度解析

ADI 的产品矩阵依据流量大小、尺寸限制、环境危险等级及特殊工艺需求，划分为了七大核心系列。以下是对各系列规格与应用场景的详细解读：

1. R-Series（R系列）：工业通用的坚固基石

R系列是 Air Dimensions 产品家族中应用最为广泛的型号，被官方描述为“坚固耐用（Rugged）”且“经受了时间考验”。它几乎能适应除极端微型化以外的所有工业采样需求。

多级流量配置： 为了匹配不同的分析仪流速要求，R系列提供了单泵头（Single Head）、双泵头（Double Head）以及四泵头（Quad Head）的三种架构。多泵头设计允许在一个驱动单元下实现倍增的流量或更高的真空度。

特种工况变体：

High Vacuum（高真空型）： 针对需要深度负压采样的工况，该版本采用了特殊的阀门几何设计。

Hazardous Area（危险区域型）： 专为石化厂等存在爆炸性气体的环境打造，配备符合防爆标准的电机。

Extended / Elevated Head（加长/抬高泵头）： 这是一个极具工程智慧的设计。通过加长连杆将泵头物理抬升，使其可以被安装在高温伴热箱内部，而电机则保留在箱体外部的常温环境中运行。这种分离式设计有效解决了高温样气传输中电机过热损坏的难题。

2. B-Series（B系列）：便携与微型化方案

B系列是 ADI 产品线中体积最小的型号，旨在为空间受限的应用提供高质量的真空与压力源。

设计定位： 它是便携式气体分析仪及紧凑型监测设备的理想组件，兼顾了经济性与工业级的可靠性。

灵活配置： 提供单泵头与双泵头选项。即便是如此小巧的泵体，ADI 依然提供了伴热泵头（Heated Head）的选型，确保在便携采样中也能防止样气冷凝。

3. M-Series（M系列）：OEM 集成的中坚力量

M系列在尺寸上介于微型的 B系列与标准的 R系列之间，是一款专为工艺控制及 OEM 系统集成设计的紧凑型泵。

应用场景： 常用于工厂过程控制系统、远程采样点以及环境监测站。

技术规格： 同样支持单、双泵头配置，并可选择普通用途、危险区域防爆以及伴热功能，是平衡空间占用与性能输出的优选。

4. H-Series（H系列）：中高流量的进阶选择

当 R系列的流量无法满足系统需求时，H系列提供了更强劲的气体输送能力。

性能特点： 其流量范围介于 R系列与超大流量的 E系列之间，填补了中高流量应用的空白。

配置选项： 支持单头与双头设计，并完全兼容危险区域防爆要求及伴热泵头组件。

5. E-Series（E系列）：大容量与极速响应

E系列被定义为 Air Dimensions 历史上容量最大的泵型（Largest capacity pump）。

核心优势： 该系列专为对响应时间（Response Time）有极高要求的应用设计。在大流量气体置换场景下，E系列能显著缩短样气从取样点到达分析仪的时间。此外，其设计强调了极低的维护需求，适合长期高负荷运行。

6. J-Series（J系列）：严苛防爆区域的专家

针对全球最严格的安全标准，ADI 开发了 J系列。

认证等级： 该系列通过了 ATEX 和 IECEx Zone 1 认证。这意味着在存在高频次或长期爆炸性气体环境（1区）中，J系列依然能保持安全运行，是海上钻井平台及炼油厂核心区的指定级设备。

配置： 提供单头、伴热及抬高泵头等多种工程变体。

7. K-Series（K系列）：高压与连续监测

K系列专为应对高背压及连续工作制（Continuous Duty）的挑战而生。

行业对标： 它是连续排放监测系统（CEMS）和在线气体过程分析的常驻设备，能够在高负荷下保持稳定的输出性能。

配置： 提供单头与双头型号。

三、 关键工程组件：应对物理挑战

除了基础泵型，Air Dimensions 官网还特别强调了其针对特定物理现象开发的组件技术，这些技术直接解决了气体采样中的痛点：

Heated Head（伴热泵头技术）：

在处理含有水分或挥发性组分的高温样气时，一旦气体接触到冷的泵体表面，就会发生“冷凝”。这不仅会导致样本成分丢失（如 SO2 溶于水），还可能腐蚀泵头。ADI 的伴热泵头通过集成加热棒，将泵头腔体维持在恒定高温，确保样气始终以气态形式通过，从物理层面保障了分析数据的真实性。这一技术广泛应用于 B、M、R、H、J 等多个系列。

Hazardous Area Motors（危险区域电机）：

ADI 提供多种防爆等级的电机选择，包括符合 NEC（北美标准）、ATEX（欧盟标准）及 IECEx（国际标准）认证的防爆组件，确保设备在易燃易爆的石化环境中不会成为引火源。

四、 行业应用

凭借 Dia-Vac泵体的高适应性，Air Dimensions 的足迹已遍布全球关键工业领域：

环境监测（CEMS）： 用于烟气脱硫脱硝系统中的样气抽取，监测工厂排放是否合规。

石油化工： 贯穿原油加工到化学合成的全流程，负责过程气体的实时取样分析。

电力行业： 监控燃煤或燃气电厂的燃烧效率及尾气成分。

医疗与制药： 利用无油无污染特性，服务于洁净室气体输送及呼吸气体分析。

一般工业： 涵盖水泥生产、纸浆造纸、核工业设施监测以及汽车尾气排放测试等。

Air Dimensions 不仅展示了硬件实力，也传达了其以客户为中心的服务理念。其产品设计大多遵循模块化思路，便于现场工程师快速拆装维护。例如，更换隔膜和阀片通常仅需简单工具即可完成，无需复杂的返厂流程。此外，ADI 强调其快速的备件供应与整机交付能力（Expedited Delivery available），旨在最大程度降低客户因设备停机带来的生产损失。Air Dimensions 通过 R、B、M、H、E、J、K 七大产品系列，构建了一个严密的气体采样解决方案网络。无论是追求极致便携的微型设备，还是要求极高安全性的防爆现场，工程师都能在 ADI 的产品目录中找到匹配的 Dia-Vac泵型。
