LOVEJOY

在复杂的工业机械系统中，如何高效传递动力并消除轴系偏差，是工程师面临的核心挑战。美国Lovejoy，作为铁姆肯（Timken）公司旗下品牌，自1900年以来便致力于提供多样化的联轴器与动力传输组件。Lovejoy的产品逻辑非常清晰：针对不同的扭矩、转速、振动及环境要求，提供精确匹配的工程组件。

一、 通用型弹性联轴器

对于大多数标准工业应用，如电机驱动泵或风机，系统需要一种结构简单、安装便捷且具备一定纠偏能力的联轴器。Lovejoy的爪式联轴器（Jaw Type）是此类工况的标准答案。

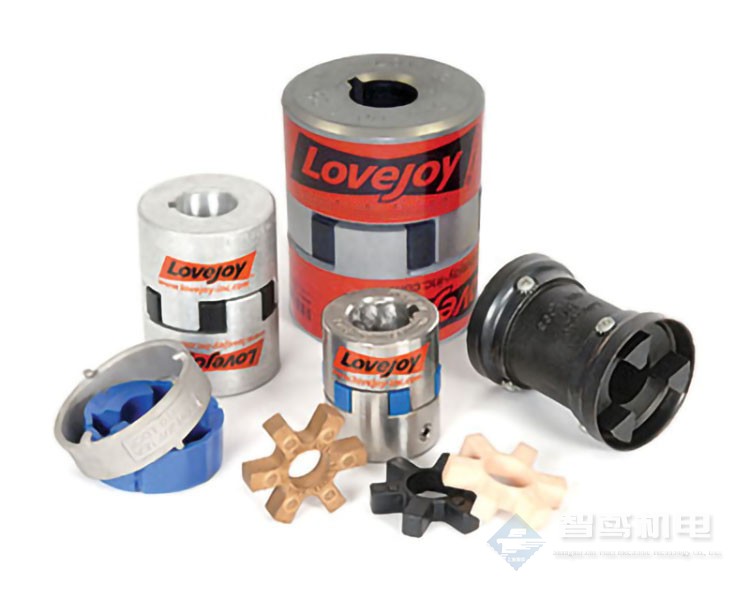

1. L系列（标准爪式）

这是Lovejoy普及率极高的产品线，采用故障安全设计。其轮毂材质根据尺寸不同分为烧结铁和铸铁，配合不同的弹性体（Spider）使用。

适用场景： 标准电机应用，轻至中等负载。

具体型号：

微型至中型： L035, L050, L070, L075, L090, L095, L099, L100, L110。

大型： L150, L190, L225, L226, L276。

2. C系列（重载爪式）

当扭矩需求超出L系列范围时，C系列通过更坚固的铸铁轮毂和独立的缓冲垫设计来应对。

设计亮点： 缓冲垫（Cushions）可径向拆卸，维护时无需移动电机。

具体型号： C226, C276, C280, C285, C295, C2955。

3. 环境专用系列（AL & SS）

针对特殊环境，Lovejoy在L系列结构基础上衍生了特殊材质版本：

AL系列（铝合金）： 型号涵盖AL050至AL110，重量轻，耐大气腐蚀。

SS系列（不锈钢）： 型号涵盖SS075至SS150，专为食品加工、医药及高腐蚀性化工环境打造。

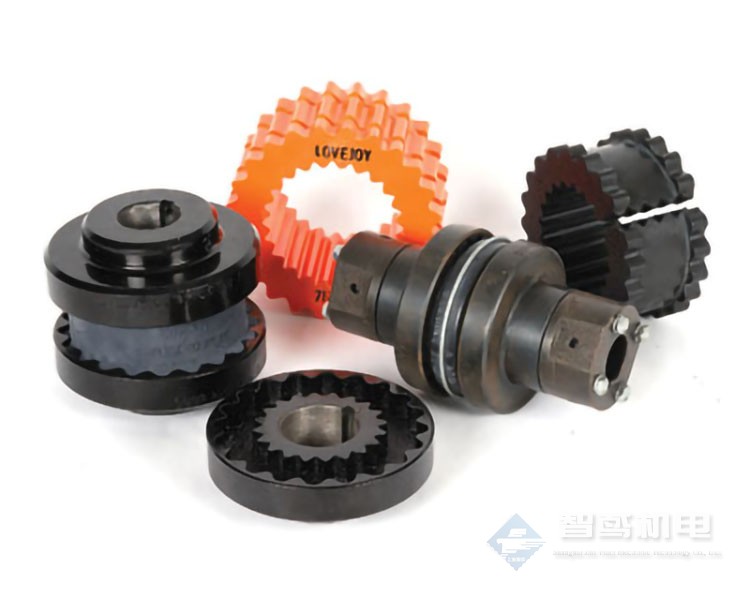

二、 减震与纠偏专家：S-Flex Endurance 系列

在振动剧烈或轴不对中较为严重的场合（如压缩机或频繁启停设备），普通的爪式联轴器可能无法满足需求。Lovejoy的S-Flex Endurance系列通过剪切加载的弹性套筒，提供了卓越的保护能力。

结构模块化： 也是该系列的一大特点，由法兰和套筒自由组合。

法兰（Flange）型号：

J型： 铸铁或锌合金标准法兰。

S型： 铸铁法兰。

B型： 配合QD锥套使用。

SC型： 带垫片设计，专用于泵类维修（Spacer Coupling）。

套筒（Sleeve）材质与型号：

JE（EPDM）： 黑色，一体式，标准减震。

JN（Neoprene）： 黑色带绿点，一体式，耐油阻燃。

JES / JNS： 剖分式设计，安装更便捷。

H / HS（Hytrel）： 橙色，高扭矩传输专用。

尺寸覆盖： Size 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 16。

三、 高扭矩与重工况方案：栅格与齿式

针对钢铁、采矿及大型造纸机械等重载领域，Lovejoy提供了高刚性、高扭矩密度的解决方案。

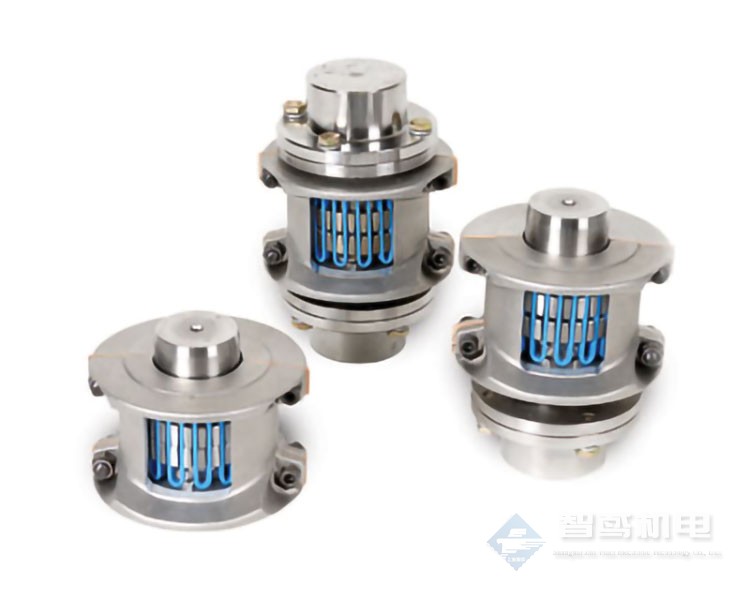

1. 栅格联轴器（Grid Couplings）

利用合金钢弹簧在轮毂槽内的弹性变形来吸收冲击负荷，同时具备一定的错位补偿能力。

1000系列核心型号：

T10 / 1000T10： 水平剖分外壳，最常用的标准配置。

T20 / 1000T20： 垂直剖分外壳，适用于较高转速。

型号跨度： 1020, 1030, 1040, 1050, 1060, 1070, 1080, 1090, 1100, 1110, 1120, 1130, 1140, 1200。

2. HercuFlex 齿式联轴器（Gear Couplings）

当工况要求极大的扭矩传递且空间有限时，齿式联轴器是理想选择。

F系列（法兰套筒）：

采用Vari-Crown齿形设计，型号包括F-1至F-7。

提供FRR（全刚性）和FFR（半刚性）配置。

Nyflex / Mite系列： 尼龙套筒齿式联轴器，无需润滑，适用于轻载设备。

四、 精密控制与特殊传动组件

除了重型机械，Lovejoy在精密自动化及流体动力配套方面同样拥有完整的产品线。

1. 运动控制联轴器（Motion Control）

专为伺服电机、步进电机及编码器设计，强调零背隙和高刚性。

Beam系列： 螺旋梁式，一体化加工。

Bellows系列： 波纹管式，极高的扭转刚性。

Oldham系列： 滑块式，由两个毂和一个中心盘组成，有效补偿径向偏差。

2. 万向节（Universal Joints）

用于传递大角度偏差的动力。

D系列与HD系列： 标准工业级万向节。

LOJ系列： 配备滚针轴承，适合高转速连续运行。

DD型： 双万向节结构。

3. 液压系统组件

Lovejoy为液压泵站提供了一站式连接方案。

Bellhousings（钟形罩）： 连接电机法兰与液压泵法兰，确保同心度。

Reservoirs（油箱）： 铝制或钢制液压油箱。

Damping Bars（减震条）： 安装于油箱底部，降低系统噪音。

五、 行业应用

Lovejoy的产品广泛渗透于全球各大工业板块：

流体处理： S-Flex系列（特别是SC型）因其对泵密封件的保护作用，成为离心泵行业的常客。

骨料与水泥： 在破碎机和振动筛中，栅格联轴器凭借其抗冲击能力，有效隔离了机械振动对电机的损害。

金属冶炼： HercuFlex齿式联轴器在轧机传动线的高温、重载环境下表现稳定。

自动化装备： Motion Control系列为包装机械、医疗扫描仪提供了必需的精准传动。

纵观Lovejoy的产品目录，从通用的L095爪式联轴器到重型的1000系列栅格联轴器，其产品设计始终围绕着“可靠连接”这一核心命题。对于工程设计人员而言，Lovejoy提供的不单是零件，而是一套涵盖从轻载精密到重载冲击全工况的动力传输选型库。通过合理选择上述型号，用户能够显著提升设备的运行效率并延长维护周期。
