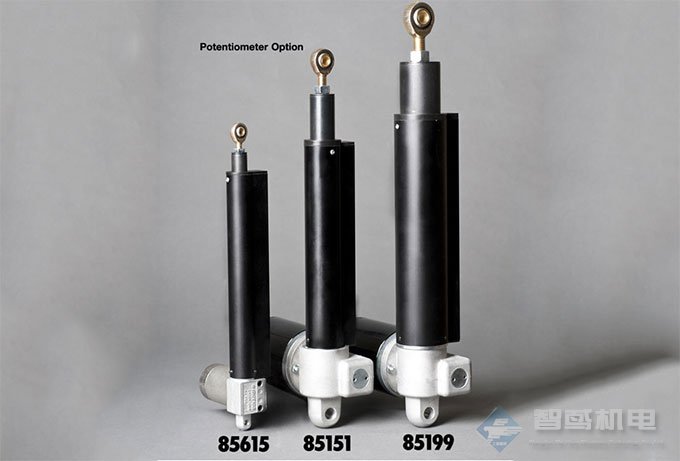

Motion电位器-美国Motion电位计85615/85151/85199

在某些应用中，有必要提供一种简单可靠的方法来测量执行器的位置。这是通过将线性电位计封闭在致动器上的特殊盖管中来实现的。电位计是无限可变的膜型装置。向其施加激励电压并由诸如电压表的电压感测电路读取。刮水器固定在滚珠螺母上，并沿电位计的长度平移。当刮水器移动时，电压表接收的电压相应地变化。

美国Motion电位器有三根引线。激励DC电压施加到红色引线。黑色引线是0 VDC的接地。白色引线提供输出直流电压信号，该信号随执行器的位置线性变化。

选择激励直流电压通常是比较简单的，该激励直流电压是执行器行程的偶数倍或分压器。例如，如果应用中的执行器具有6英寸行程，则选择6或12伏的激励电压。这允许容易地缩放电压。执行器电机和电位器功率应完全相互独立，以避免噪音问题。

美国Motion电位器的额定功率比较大为1瓦。在机械方面，该器件能够进行100万次循环，并可在-45°C至75°C的温度范围内工作。

美国Motion线性电位计仅作为测量致动器位置的方法提供。留给用户提供一种读取信号，解释信号和设计特定应用的控制方案的方法。
