SADTEM室内变压器紧凑型24kV-1

SADTEM的室内电压变压器被分解成几个范围：
紧凑的范围：
由 24kV
36kV 范围
DIN 范围可为特定的尺寸要求的。
带集成的保险丝
由绝缘电缆连接插头
辅助电源 VTs 和放电反应器

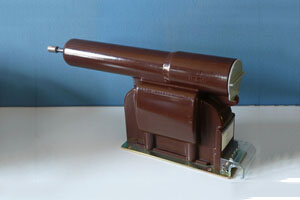

SADTEM紧凑型 24kV-1 高压杆范围内变压器
24kV-紧凑范围 1 绝缘衬套
Y24P 、Y12P、 Y24M
这个范围可以分为 2 个部分：
Vts 至 24kV 绝缘： Y24P、 Y24M 和 Y24G2。
你可以在下面的图表 （单击要看到绘图的名称） 为每个要求找到不同的模型：

insulation kV	BIL kV	MAXIMUM primary voltage V	Type	MAXIMUM possible burden (VA)					Thermal burden (VA)
				1 secondary			2 secondaries
				class 0.2	class 0.5	class 1.0	cl. 0.5 + cl.0.5	cl. 1.0 + cl.1.0
12	75	11000/V3	Y12P	10	50	100	15 + 15	40 + 40	250
			Y12G	30	100	200	40 + 40	80 + 80	400
17.5	95	15000/V3	Y12P	10	50	100			250
			Y12G	25	100	200	40 + 40	80 + 80	400
24	125	22000/V3	Y24P	10	50	100			250
			Y24M	20	100	200	30 + 30	60 + 60	300
			Y24G2	50	200	400	50 + 50	100+100	500

二次电压： 110/V3 或 100/V3 V，在请求的其他值。
电压因素是**的 1.2Un 和 1.9Un 所有变压器 30 秒。我们可以根据要求提供 1.9Un 8 个小时。
此外，开口三角绕组可以添加到某些型号上的请求。

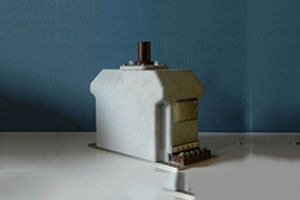

SADTEM紧凑的 24kV-2 高压杆范围内变压器
24kV-2 高压套管紧凑范围内
v7p、 v24p
这个范围可以分为 2 个部分：
Vts 绝缘为 24kV: V24P & V24G
你可以在下面的图表 （单击要看到绘图的名称） 为每个要求找到不同的模型：

insulation kV	BIL kV	MAXIMUM primary voltage V	Type	MAXIMUM possible burden (VA)					Thermal burden (VA)
				1 secondary			2 secondaries
				class 0.2	class 0.5	class 1.0	cl. 0.5 + cl.0.5	cl. 1.0 + cl.1.0
7.2	60	6600	V12P	15	50	100	15 + 15	30 + 30	250
12	75	11000	V12P	15	50	100			250
			V12G	30	100	200	50 + 50	100+100	400
24	125	22000	V24P	10	50	100			300
			V24G	50	150	400	50 + 50	100+100	700

二次电压： 110 或 100 V，在请求的其他值。
电压的因素是 1.2Un **所有型号。


SADTEM紧凑的范围 36kV-1 高压杆变压器
紧凑的范围 36kV-1 绝缘的衬套
RY6A、 RY6C36
你可以在下面的图表 （单击要看到绘图的名称） 为每个要求找到不同的模型：

insulation kV	BIL kV	MAXIMUM Primary voltage V	Type	MAXIMUM possible burden (VA)					Thermal burden (VA)
				1 secondary			2 secondaries
				class 0.2	class 0.5	class 1.0	cl. 0.5 + cl.0.5	cl. 1.0 + cl.1.0
36	170	33000/V3	RY6C36	15	50	100	15 + 15	30 + 30	250
			RY6A	40	150	300	50 + 50	150+150	600
			RY7	100	400	900	150+150	400+400	1000
	200		RY8	50	300	600	100+100	200+200	800

二次电压： 110/V3 或 100/V3，对请求的其他值。
电压因素是**的 1.2Un 和 1.9Un 所有变压器 30 秒。我们可以提供1.9Un 请求上的 8 个小时。
此外，开口三角绕组可以添加到某些型号上的请求。

SADTEM紧凑的范围 36kV-2 高压两极变压器
紧凑范围 36kV-2 高压套管
RV7-36
这个范围包括只有一个模型，覆盖在这一级别的所有要求。
在下图中 （单击要看到绘图的名称），您可以找到每个类的*大的负担：
绝缘BIL kV

insulation kV	BIL kV	MAXIMUM Primary voltage V	Type	MAXIMUM possible burden (VA)					Thermal burden (VA)
				1 secondary			2 secondaries
				class 0.2	class 0.5	class 1.0	cl. 0.5 + cl.0.5	cl. 1.0 + cl.1.0
36	170	33000	RV7-36	75	300	700	100+100	250+250	1500

二次电压： 110 或 100 V，在请求的其他值。
电压的因素是 1.2Un permanent.

SADTEM 24kV DIN 范围内变压器
Y24G2、V12G

SADTEM集成熔断器和变压器
SADTEM电压互感器与主保险丝
提醒： 高压熔断器的目的是隔离的变压器发生故障时从母线，并不是为了保护超载 VT。
我们所有的电压变压器可以提供主保险丝。
某些型号有保险丝座集成在模具设计中，如：Y24F (24kV)
你可以找到的 Y24F，以及它在这里的表现功能： SCDO036
其他的模型是可应要求提供。
尺寸：Y24F 绘图弹簧接触
所有其他变压器可以配备一个单独保险丝座：
保险丝座绘图
此保险丝座为 Ferraz 设计保险丝 FT6.3A。
3 机型都提供所需的电平 12、 24 或 36kV。
PF12、 PF24、 PF36
一些图纸：33497、33582、37123

SADTEM插件范围变压器
由 24kV 插件 VTs
Y12G C1
Y12G C1 VT 配 250A 锥为绝缘的电缆插头主连接。
其锌覆盖层身体是绝缘和接地完美的电气绝缘。
尺寸：Y12G C1
这 VT 绝缘到 24kV，并提供大部分在 0.5 级以及在 0.2 级的计量要求。
此外，开口三角绕组可以添加上的请求。


SADTEM放电反应器和辅助电源变压器
放电反应器和辅助电源变压器
RV9
我国 VTs 可以用于其他计量应用程序。
反应堆
无二次绕组，大部分的我们的变压器可以用作在电容器组的放电反应器。
可行性，请联系我们的放电和周期值。
辅助电源 VTs
一些我们的模型也可以用作低功率水平在站的电力变压器。
在下表中，你会发现不同的模型为每个可行性： （点击名称可查看绘图）
绝缘

		500VA	1000VA	2000VA	3000VA	4000VA
12	60	V12G	RV7	RV7	RV9	RV9
17.5	95	V12G	RV7	RV9	RV9	RV9
24	125	V24G	RV7	RV9	RV9	RV9
36	170	RV7-36	RV7-36

二次电压： 220 V，在请求的其他值。
电压的因素是 1.05Un **所有型号。


法国 SADTEM 变压器 - 专业室内外中压变压器生产制造商
SADTEM 的产品分为六个类别：室内电流互感器、户外电流互感器、衬套变压器、室内变压器、户外变压器、变压器结合单位。
SADTEM 是独立的私人公司，创建于 1929 年，坐落在 Douai，专门从事计量和保护室内和室外应用的中压变压器的生产制造。认识到在世界各地为它的产品，其在设计中的技术专门知识的范围和制造以及其服务质量的 SADTEM 是在能够提供快速、 标准化和具体地响应每个请求的独特地位。
