KFH（Karl Hermann GmbH）

KFH Karl Hermann GmbH 是一家以高库存周转率和广泛产品覆盖面著称的精密工具制造商。这家位于德国Leonberg的企业，通过其完善的在线产品目录，为全球用户提供符合DIN（德国标准）、ISO（国际标准）、MAS-BT（日本标准）及ANSI（美国标准）的机床接口解决方案。

对于追求加工稳定性与供应链效率的制造业用户而言，理解KFH的产品架构有助于快速精准地完成刀具系统的选型。

一、 制造工艺与材料基准

KFH 的所有夹持工具并非单纯的金属加工件，而是经过严格热处理工艺的精密组件。根据其技术规范，KFH确立了统一的制造基准：

材料选择：全系采用高强度合金表面硬化钢（Alloyed case-hardened steel）。

核心强度：芯部抗拉强度指标设定为 800 N/mm²，确保在重负荷切削下不断裂。

表面硬度：经过渗碳热处理，表面硬度达到 630 ± 50 HV（维氏硬度）或 56 HRc 以上，硬化层深度控制在 0.6 – 0.8 mm，以抵抗换刀时的磨损。

接口精度：锥度柄部（SK/BT/HSK）的公差等级依照 AT3 标准制造，配合位置经过精密磨削。

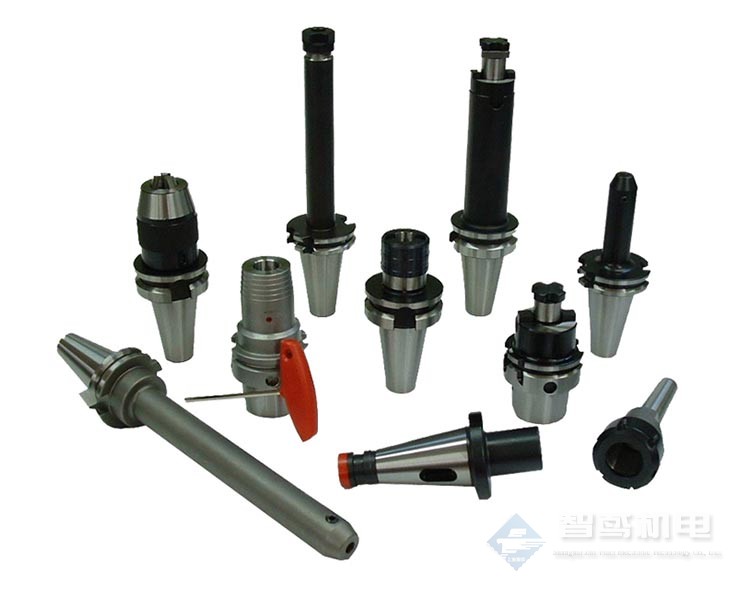

二、 铣削加工中心刀柄系列（按接口标准分类）

KFH 的铣削刀柄产品线涵盖了从重型切削到微细加工的完整需求，以下是各标准下的核心型号系列：

1. DIN 69871 标准（SK接口）

这是欧洲加工中心通用的标准接口，KFH 提供 SK 30、SK 40 及 SK 50 三种规格，并细分为 AD（中心内冷）与 AD/B（法兰端面出水）两种冷却形式。

夹头系列：

ER 弹簧夹头刀柄：适配 DIN 6499 标准筒夹，覆盖 ER16 至 ER50。

OZ 弹簧夹头刀柄：适配 DIN 6388 标准筒夹，用于重切削。

铣削系列：

侧固式刀柄 (Weldon)：DIN 6359 标准，用于夹持带削平柄的立铣刀。

面铣刀柄 (Shell Mill Holders)：DIN 6357 标准，配备驱动键，用于安装面铣刀盘。

螺纹旋入式刀柄：用于安装模块化可换头铣刀。

钻孔与攻丝：

CNC 精密钻夹头：一体式结构，跳动极小，夹持范围 0.5-16mm。

刚性/柔性攻丝刀柄：带有长度补偿功能，预防丝锥断裂。

2. MAS 403 BT 标准（日本及亚洲通用）

针对日系机床，KFH 建立了完整的 BT 30、BT 40、BT 50 产品库。

重点型号：

强力铣刀柄 (Power Milling Chucks)：通过滚针轴承结构提供极高夹持力，适合钛合金等难加工材料。

莫氏锥度接杆：提供 MT1 至 MT5 规格，用于转接莫氏钻头。

Combi-Shell 面铣刀柄：复合式设计，通用性更强。

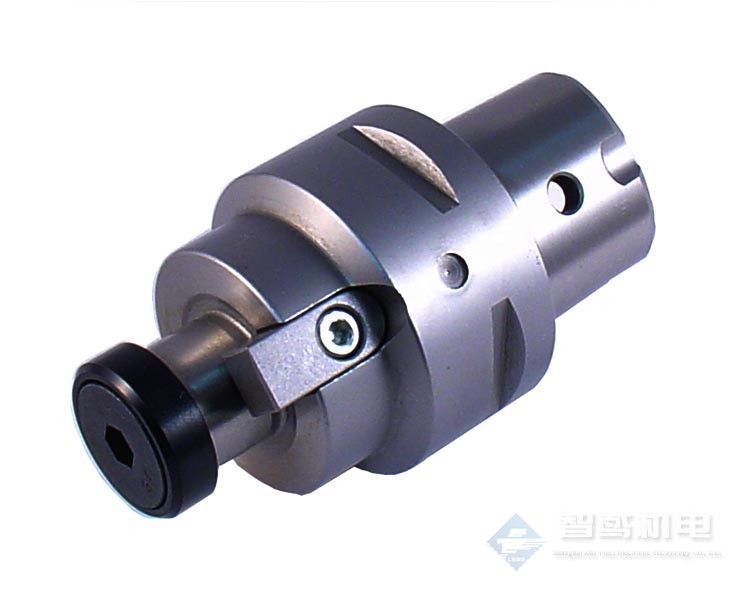

3. DIN 69893 HSK 标准（高速加工）

HSK 接口因其端面与锥面双重接触特性，成为高速高精加工的标配。KFH 提供以下细分型号：

HSK-A 系列（A32 / A40 / A50 / A63 / A80 / A100）：

带自动换刀槽和驱动键，是五轴加工中心的标准配置。

包含热缩刀柄、液压刀柄等高端夹持方案。

HSK-C 系列（C32 / C40 / C50 / C63）：

主要用于手动换刀的主轴或专用机床模块。

HSK-E 系列（E25 / E32 / E40 / E50）：

取消了驱动键以追求极致动平衡，专用于高频主轴的精加工。

4. DIN 2080 标准（常规/手动机床）

针对存量巨大的传统机床，KFH 依然保持着 ISO 30、ISO 40、ISO 50 长锥刀柄的生产，支持带拉杆螺纹或 Ott-Ring 槽的夹紧方式。

5. 特殊与专用接口

Deckel 铣床系列：专为 Deckel 机床设计的 S20x2 特殊外螺纹刀柄。

多边形接口 (Polygonal)：符合 ISO 26623-1 标准（类似 Capto 接口），用于车铣复合中心。

三、 车削与车铣复合接口

在车削领域，KFH 同样提供标准化的连接方案：

VDI 刀座 (DIN 69880)：

规格：VDI 16, VDI 20, VDI 25, VDI 30, VDI 40, VDI 50。

形式：

B1/B2/B3/B4 型：径向刀座，分左右手及倒置安装。

C1/C2/C3/C4 型：轴向刀座。

E1/E2 型：用于夹持钻头或镗刀杆的孔加工刀座。

Z2 型：密封堵头。

四、 关键附件与配套系统

为了实现“一站式”采购，KFH 的产品目录延伸至机床周边的关键附件：

拉钉 (Pull Studs / Retention Knobs)：连接刀柄与主轴拉刀机构的关键部件。

DIN 69872 (A型带孔 / B型不带孔)。

ISO 7388 (II-B / II-A)。

MAS 403 BT (30° / 45° / 60° / 90°)。

筒夹 (Collets)：

ER 精密筒夹：DIN 6499-B，提供标准级与高精度级（UP）。

密封筒夹：带密封圈，用于内冷刀具。

测量与辅助工具：

3D 寻边器：用于工件坐标系的快速设定。

Z轴设定器：用于对刀。

刀柄清洁棒：用于维护主轴锥孔。

机用平口钳：机械增压与液压增压型号。

五、 应用领域与行业适配

基于上述产品矩阵，KFH Karl Hermann GmbH 的工具系统广泛适配于各类制造场景：

精密模具行业：利用 HSK-E 系列及热缩刀柄，实现高光表面的精细铣削。

通用零部件加工：通过 SK 和 BT 系列的侧固刀柄与强力夹头，完成高效去料。

设备维护与翻新：DIN 2080 系列及 Deckel 专用刀柄为老旧设备的持续运行提供了保障。

车削中心配套：VDI 系统为数控车床提供了快速换刀和高刚性支撑。

KFH Karl Hermann GmbH 以其“广而全”的产品策略和严谨的德国制造标准，为机床用户构建了一个可靠的工具生态系统。从标准化的 ISO 接口到特定机型的专用配件，其产品目录几乎涵盖了金属切削领域的所有连接需求。
