在精密制造领域，微米级的尺寸控制往往决定了最终产品的性能表现。德国STOTZ Feinmesstechnik GmbH（STOTZ）作为气动测量技术的厂商，自1952年成立以来，一直致力于为全球工业提供高精度的尺寸测量方案。依托位于德国格尔林根（Gerlingen）的制造基地，STOTZ建立了一套具备极高垂直整合度的产品体系。

本文将沿着信号流动的方向，深入剖析STOTZ官方网站所展示的技术架构及其对应的产品型号。

一、智能数据处理与人机交互终端 (Electronic Display & Control)

处于测量系统顶层的是STOTZ的电子测量单元，它们负责接收信号、处理数据并向操作人员反馈结果。针对不同的车间环境与数据需求，STOTZ提供了差异化的硬件选择：

1. 紧凑型与标准化测量单元

对于单工位或空间受限的测量场景，STOTZ推出了MSM系列。

MSM (Compact Unit)： 这是一款集成了5.7英寸TFT触摸屏的紧凑型设备。其设计亮点在于混合信号处理能力——既拥有1至4个气动测量通道，又并在机身侧面集成了2个LVDT电感式探头接口。这种配置使其能够同时处理气动非接触测量和接触式测量的任务。

2. 增强型多通道处理平台

针对需要同时检测多个尺寸参数的复杂工件，MSG系列提供了更强大的算力与显示面积。

MSG-CL (Compact Line)： 配备10.4英寸宽屏触摸显示器。该型号不仅在前面板支持8个气动或电感通道，还可通过后面板扩展接口连接ITB-16扩展盒。这种级联设计使得单台设备能够管理的测头数量大幅增加，适合多点同步测量。

3. 工业PC级数据中心

对于需要处理海量数据、运行复杂统计分析软件（SPC）的生产线，STOTZ提供了基于PC架构的解决方案。

MRA 系列： 采用面板PC（Panel PC）结构，通过特有的**DES（Digital Plug-in System）**数字插件系统，用户可以像搭积木一样灵活配置多达32个测量通道。

MRA Sophron： 这是MRA的“加固版”，采用坚固的钢制外壳，支持总线连接系统，专门用于应对震动、冲击较多的恶劣工业环境。

4. 极端环境专用单元

MR Touch： 面对油污飞溅、高粉尘的车间环境，MR Touch凭借其全不锈钢外壳和IP65防护等级成为理想选择。其17英寸的大屏幕设计，确保了在防护条件下的可视性和操作便利性。

5. 无屏幕数采模块

MMS (Modular Multi-channel System)： 这是一款基于DIN导轨安装的“黑盒”系统。它不配备显示屏，专注于将气动或电感传感器的信号通过Profibus或Ethernet传输给PLC或上位机，是自动化产线集成的核心节点。

二、核心信号转换技术 (Signal Conversion)

气电转换器是气动量仪的“心脏”，其作用是将微小的气压变化精确转换为电信号。STOTZ在此领域拥有模拟与数字两条完整的技术路线。

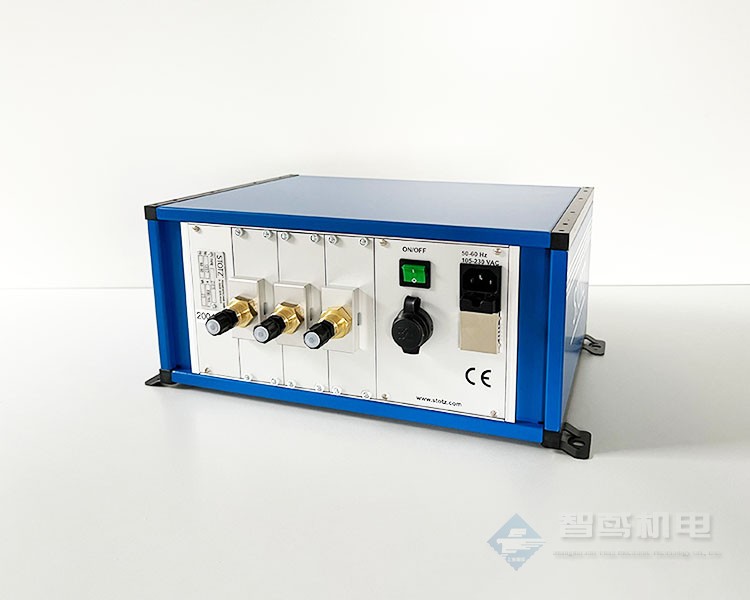

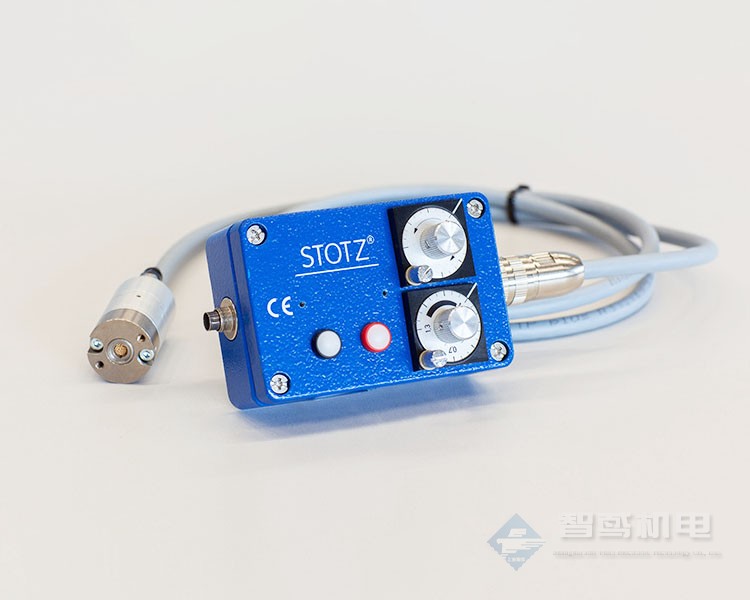

1. 模拟信号转换器 (Analog Converters)

此类转换器输出电压信号，适合传统的控制系统。

PEW： 经典的压电式转换器，输出+/- 10V模拟信号，响应时间约250ms，以长期稳定性和无磨损著称。

SPW (Fast Analog)： 专为动态测量研发，响应时间缩短至30ms，能够捕捉快速移动或旋转工件的尺寸变化。

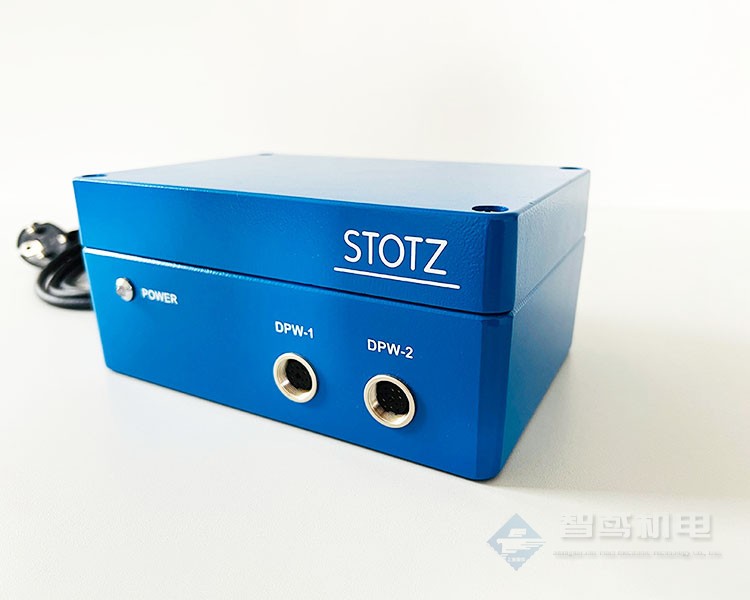

2. 数字化转换器 (Digital Converters)

代表了工业4.0的发展方向，直接输出数字信号。

DSPW (Digital Fast)： 内置A/D转换模块，直接支持Ethernet、Profibus、Profinet、EtherCAT等工业总线协议。其40ms的快速响应和抗干扰能力，使其成为现代自动化产线上的关键组件。

三、前端机械传感装置 (Mechanical Sensing)

作为直接与工件发生“关系”的部件，STOTZ的机械测具覆盖了内径、外径及特殊几何量的测量需求。

1. 内径精密测量

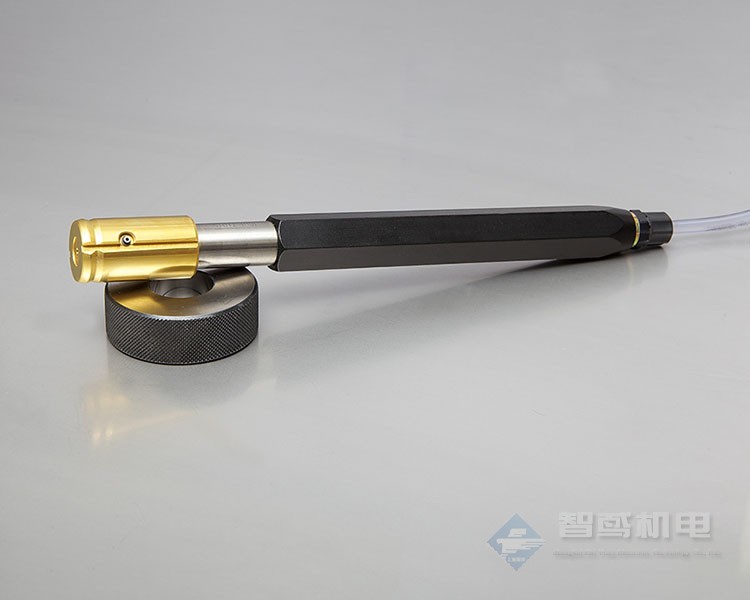

气动测头 (Air Jet Mandrels)： STOTZ提供通孔和盲孔两种结构。根据喷嘴布局的不同，可实现多维度的形位公差检测：

2-Jet（双喷嘴）： 用于孔径和椭圆度分析。

3-Jet（三喷嘴）： 用于检测三角形变（多边形效应）。

多平面测头： 用于锥度孔或鼓形孔的轮廓扫描。

2. 外径与轴类测量

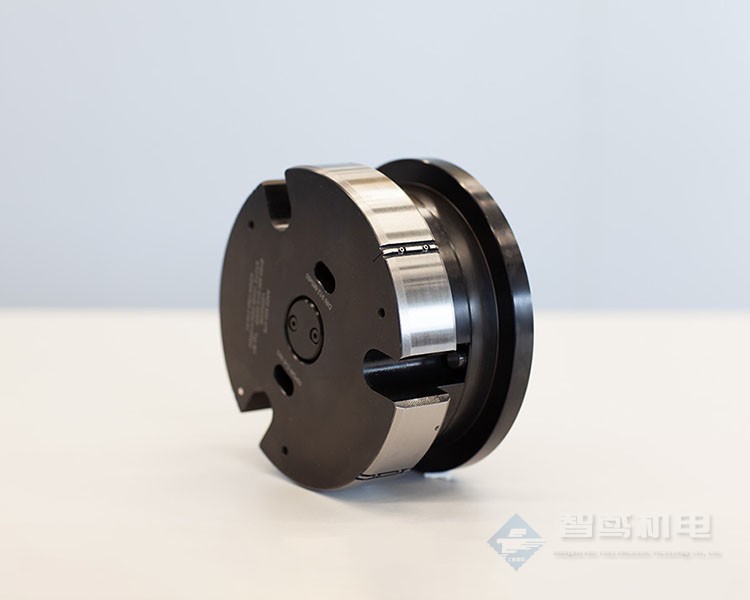

气动环规 (Air Ring Gauges)： 实现对外圆表面的非接触测量。

MGM 气动卡规 (Measuring Jaws)： 结合了机械导向与气动测量技术，V型导块设计保证了测量时的自动对中，适合轴类零件的快速抽检。

3. 配套辅助装置

MST 测量台架： 用于固定测头，构建稳定的桌面测量站。

SH 浮动支架： 在自动化测量中，允许测头在小范围内浮动，以补偿机械手的定位误差，防止刚性碰撞损坏工件或测头。

行业应用概览

STOTZ的产品组合广泛应用于对精度有着严苛定义的行业：

汽车制造： 用于燃油喷射系统（针阀/阀体）、变速箱齿轮、发动机缸孔的高精度分选与匹配。

液压工业： 专注于液压滑阀的微米级配合间隙测量，确保阀芯与阀套的密封性能。

医疗器械： 解决骨科植入物（如关节球头）的球度检测及微型医疗泵组件的尺寸控制问题。

航空航天： 负责起落架液压件及飞行控制系统关键零部件的精密测量。

通过将PEW/DSPW转换技术与MSM/MRA处理单元相结合，并匹配高精度的机械测头，德国STOTZ构建了一个从物理感知到数字分析的完整闭环。这种全流程的技术掌控能力，确保了其在精密测量领域的专业地位，为全球制造业提供了可靠的质量控制手段。
