SPITZNAGEL GmbH 是德国图宁根的变压器制造商，创立于 1965 年，主营额定功率上限 100 VA 的小型变压器、电感器与开关电源。PCB 安装变压器是 SPITZNAGEL 的核心产品线之一，以 SPK 系列与部分 SPF 系列型号为代表，广泛应用于工业控制、电能表、通信网络与电子制造等领域。产品资料以官方目录为准。

SPITZNAGEL

按功率区分

PCB 安装变压器的选型由负载功率决定。SPITZNAGEL 的 PCB 安装变压器功率从 0.35 VA 覆盖到数 VA，常见档位如下：

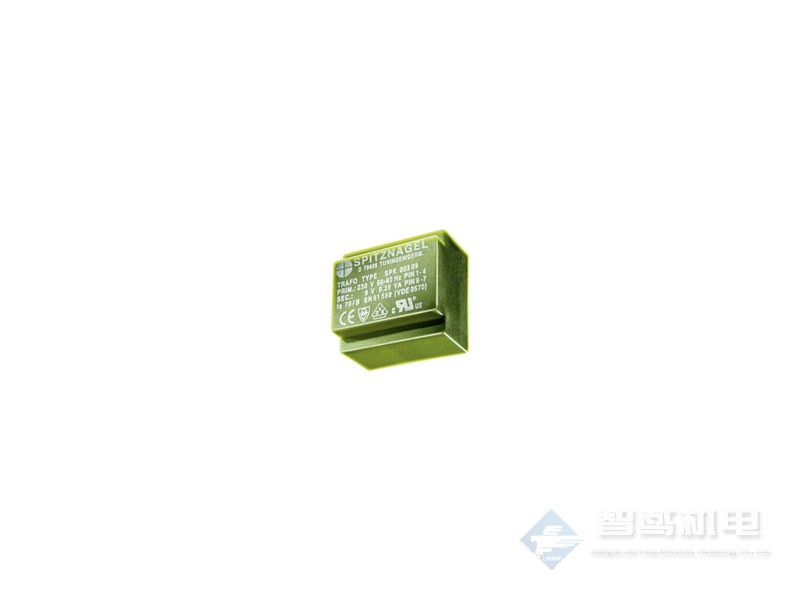

0.35 VA：SPK 0031515，次级 2×15 V AC，输出电流 12 mA，尺寸 22 mm × 24 mm × 15 mm，适合低功耗控制板。
0.45 VA：SPK 0041515，次级 2×15 V AC，输出电流 15 mA，尺寸 32 mm × 27 mm × 15.3 mm，适合小型工业控制模块。
1.50 VA：SPK 01412，次级 1×12 V AC，输出电流 125 mA，尺寸 32 mm × 27 mm × 21.8 mm，绝缘等级 E 级（120 ℃），绕组耐压 4000 V AC，适合需要稍大电流的通信或控制板。
6.00 VA：SPF 0640404，次级额定 4.0 V、空载 5.5 V、额定电流 750 mA，适合功率需求较高的电能表或工业设备内部电源。

功率选定后，再核对次级电压与电流是否满足负载需求，并留出适当裕量。对于连续运行的工业控制板，建议负载功率不超过变压器额定功率的 70%–80%，以降低温升并延长寿命。如果负载为继电器、电磁阀等感性负载，还需考虑启动电流与涌流对变压器的影响。

SPITZNAGEL

按引脚布局区分

PCB 安装变压器的引脚布局直接影响 PCB 布线与安装方式。SPITZNAGEL 官方目录对具体型号给出引脚编号与布局图。

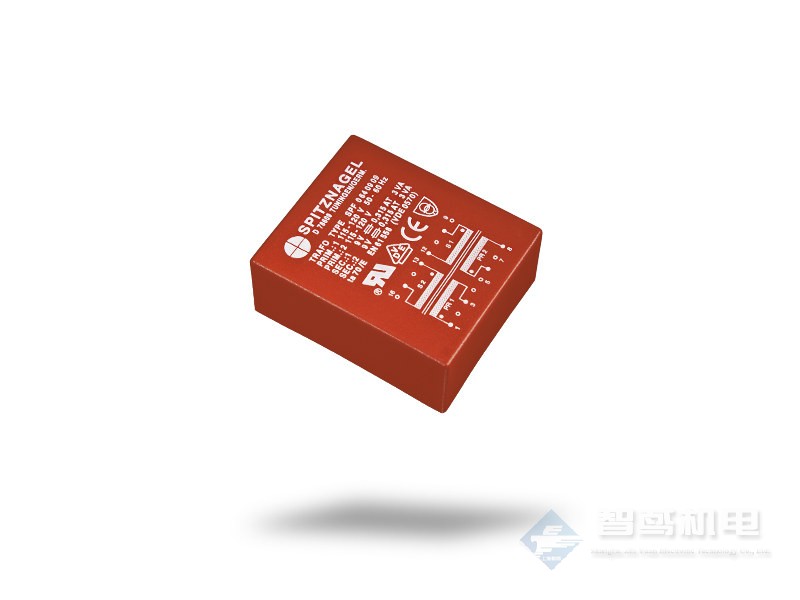

SPF 0640404 采用引脚 10–12，布局图 U30B，适合标准 PCB 穿孔焊接。

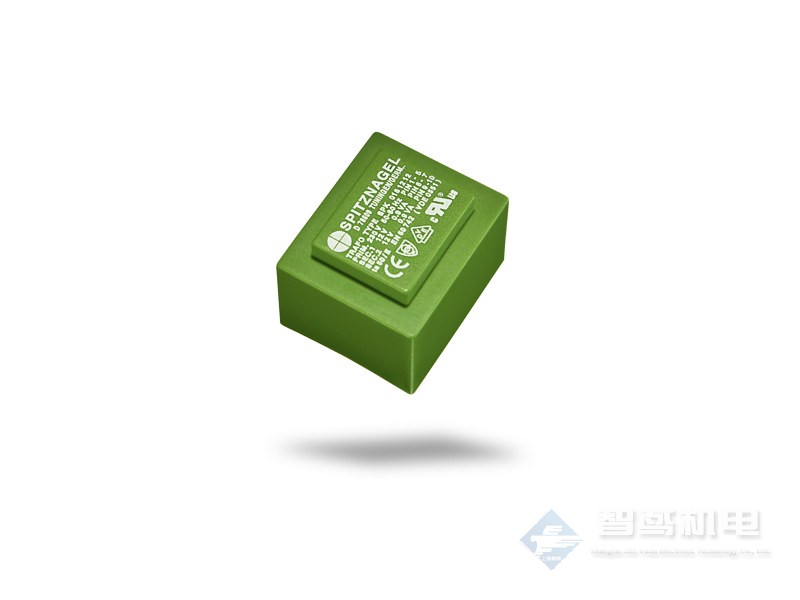

SPK 0031515、SPK 0041515 等 SPK 系列型号采用标准通孔焊盘，引脚间距符合常见 PCB 设计规范。
SPK 01412 的 PCB 插针间距 RM=5 mm，采用单初级、单次级 4 引脚布局，适合需要明确初级/次级隔离标识的控制板。

选型时需将变压器引脚布局与 PCB 的电源走线、安规距离、爬电距离一并考虑。初级与次级之间应保持足够的电气间隙，以满足加强绝缘或双重绝缘的要求。对于需要自动波峰焊的产线，还需确认引脚材料与镀层是否满足焊接工艺要求。

SPITZNAGEL

按认证区分

SPITZNAGEL PCB 安装变压器的认证体系覆盖欧洲、北美与国际市场，选型时需根据目标市场的安规要求匹配：

VDE 0570 / EN 61558：欧洲安全标准，多数 SPK / SPF 型号具备该认证。
UL 1411（文件号 E 99616）：北美安全认证，以 SPF 0640404 为代表型号标注。
CSA：加拿大与美国市场认证，常与 UL 同时覆盖。
CE：欧洲市场准入标志。

SPK 01412 明确标注符合 VDE 0570、EN 61558、UL/CSA/CE。出口设备或对认证有明确要求的项目，应优先选择标注对应认证文件号的型号。不同认证体系对绝缘距离、耐压测试与材料阻燃等级的要求有所不同，选型时应核对官方目录中的认证标注。

SPITZNAGEL

各行业的常见配置

行业	常见功率档位	典型型号	配置要点
电能表	1.5–6.00 VA	SPF 0640404、SPK 01412	宽温、隔离、长寿命
工业控制	0.35–1.50 VA	SPK 0031515、SPK 0041515、SPK 01412	短路保护、小尺寸
通信网络	0.35–1.50 VA	SPK 0031515、SPK 01412	低噪声、稳定隔离
电子制造 / PCB 设备	0.35–6.00 VA	SPK 0041515、SPF 0640404	穿孔安装、标准引脚布局

品牌背景

SPITZNAGEL GmbH 总部位于德国图宁根 Vor Der Gasse 3, 78609 Tuningen，由 Rudolf Spitznagel 于 1965 年在图特林根创立。公司最初生产焊接变压器，1968 年起专注小型变压器，1970 年前后推出小型铸造变压器标准产品。官方目录将产品划分为 PCB 变压器、扁平变压器、HF 高频变压器、小型/电源变压器、电感器/线圈与开关电源六大产品族。

散热与降额设计

PCB 安装变压器在密闭机箱或高温环境中运行时需考虑降额。连续工作的工业控制板建议负载功率不超过变压器额定功率的 70% 至 80%，以降低绕组温升、延长寿命。SPK 01412 的使用环境温度标注为 -10 ℃ 至 +60 ℃，选型时应保证机箱内部温度落在该范围内，必要时增加通风或选用绝缘等级更高的型号。对继电器、电磁阀等感性负载，还需考虑启动电流与涌流的影响。

焊接工艺适配

SPK / SPF 系列采用 PCB 穿孔安装，引脚材料与镀层需适配自动波峰焊或手工焊接工艺。选型时应确认引脚间距与 PCB 焊盘匹配，例如 SPK 01412 的插针间距 RM=5 mm。对于高密度控制板，还需核对变压器本体尺寸是否与其他元件发生干涉，避免装配冲突。

SPITZNAGEL

安规间距设计要点

初级与次级之间的电气间隙与爬电距离应满足目标市场的绝缘要求。SPITZNAGEL 在 SPF 0640404 等型号上标注 TA 70 B 隔离等级与 4000 V AC 以上绕组耐压，选型时应将这些指标与 PCB 上的安规走线一并设计，避免出现高压侧与低压侧误连。需要自动焊接的产线还应确认引脚镀层满足工艺要求。
